NIEDAX Tragkonsole TKS 500 E3
Art.Nr.: 545819
Inhalt: 10 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

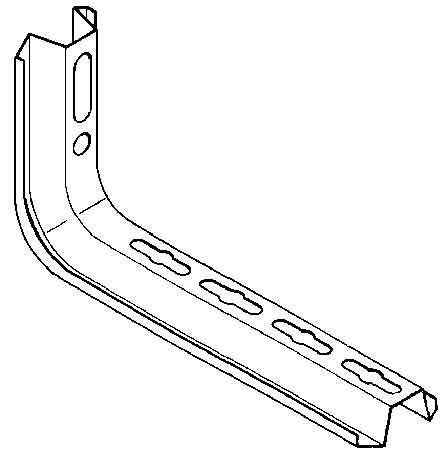

Tragkonsole TKS 500 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: TKS 500 E3
EAN: 4013339329342
Ursprung: Deutschland
Zolltarif: 73089059
Hängestiel, für die Montage an waagerechten Decken. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 E3 bei der Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 E3 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muß der Ausleger im Abstand von X = 50 mm (Auslegerunterkante - Hängestielende), oberhalb des Hängestielendes montiert werden. Verwendung für : Ausleger TKS... = 400 mm Abmessungen (ca. Maße) H x B x L : 132 x 57 x 563 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
| Merkmale: | |
| Länge | 563 mm |
| Profilbreite | 57 mm |
| Profilhöhe | 132 mm |
| Ausführung | I-Profil |
| Tragfähigkeit | 1,5 kN |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Oberflächenschutz | sonstige |
| Einsatztemperatur | -20..120 °C |
| Gewicht | 0,8427 kg |
