NIEDAX Bogen WSBS 200.400
Art.Nr.: 545969
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

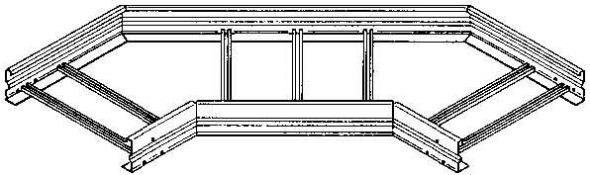

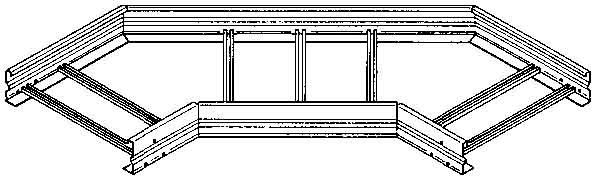

Bogen WSBS 200.400
Hersteller: NIEDAX
Hersteller-Art.Nr.: WSBS 200.400
EAN: 4013339309009
Ursprung: Deutschland
Zolltarif: 73089059
Bogen 90°, mit besonders starken ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite, für schwere Weitspannkabelleitern, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSVS 200. ... bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Verwendung für : Weitspannkabelleiter WSLS 200... Abmessungen (ca. Maße) H x B : 200 x 400 mm Abmessungen (außen) : 800 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Merkmale: | |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | nein |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90° |
| Bogenausführung | glatter Bogen |
| Scharnierend | nein |
| Kabelleiterhöhe | 200 mm |
| Kabelleiterbreite | 400 mm |
| Ausführung | integrierter Verbinder |
| Innenradius | 390 mm |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | feuerverzinkt |
