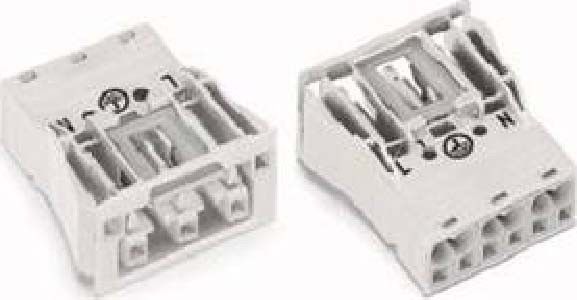

WAGO Buchsenteil 770-723
Art.Nr.: 795401
Inhalt: 100 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Buchsenteil 770-723
Hersteller: WAGO
Hersteller-Art.Nr.: 770-723
EAN: 4044918252638
Ursprung: Deutschland
Zolltarif: 85366990
Snap-In-Buchse
3-polig
Kod. A
4,00 mm²
weiß
Federleiste/Buchse WINSTA® MIDI Kodierung A
Für Leistung- und Signalübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Elektroinstallation gestattet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel und individuell gerecht wird. Bei den Snap-In-Varianten sind die Verriegelungsklinken bereits ab Werk vormontiert. Der Anschluss des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem sicher verriegelt.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für jede Anwendung geeignet.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Merkmale: | |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 25 A |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Anschlussart | Federzuganschluss |
| Ausführung | Buchse |
| Einbauvariante | Snap-In/Einschraubteil |
| Steckrichtung | gerade |
| Neigungswinkel | 0 ° |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) | 0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Pol-Kennzeichnung | L, N, PE |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Gehäusefarbe | weiß |
| Art der Verriegelung | im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Halogenfrei | ja |
| Brandlast | 0,06583 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 4 kV |
| Länge | 37,5 mm |
| Höhe | 17,5 mm |
| Breite | 35,5 mm |
