WAGO Buchsenteil 770-705
Art.Nr.: 795410
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

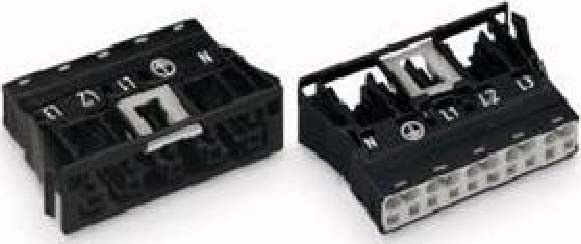

Buchsenteil 770-705
Hersteller: WAGO
Hersteller-Art.Nr.: 770-705
EAN: 4055143594110
Ursprung: Deutschland
Zolltarif: 85366990
Snap-In-Buchse
5-polig
Kod. A
4,00 mm²
schwarz
Federleiste/Buchse WINSTA® MIDI mit Schutzart IP20
Die Federleiste/Buchse WINSTA® MIDI 5-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können. Die Installation des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke ist dies ohne Verschraubung intuitiv und sicher möglich.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für jede Netzanwendung.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 25 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Anschlussart | Federzuganschluss |
| Ausführung | Buchse |
| Einbauvariante | Snap-In/Einschraubteil |
| Steckrichtung | gerade |
| Neigungswinkel | 0 ° |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) | 0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Gehäusefarbe | schwarz |
| Art der Verriegelung | im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Halogenfrei | ja |
| Brandlast | 0,09694 kWh |
| Kontaktmaterial | CuSn |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |

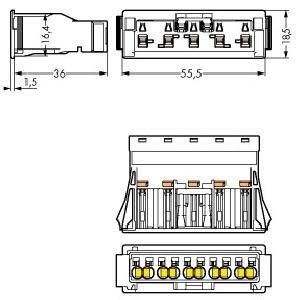

| Länge | 37,5 mm |
| Höhe | 18,5 mm |
| Breite | 55,5 mm |
| Wandstärke des Gehäuses | 2 mm |
