WAGO Anschlussleitung 771-9995/107-701
Art.Nr.: 795285
Inhalt: 10 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

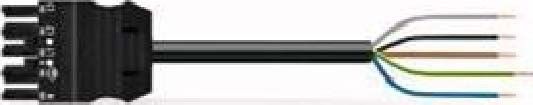

Anschlussleitung 771-9995/107-701
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9995/107-701
EAN: 4044918589093
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Eca
Buchse/offenes Ende
5-polig
Kod. A
H05VV-F 5G 2,5 mm²
7 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz unterstützt die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für jede Anwendung geeignet.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Gesamtlänge | 7000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05VV-F |
| Kabeldurchmesser | 11,2..13,9 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Pol-Kennzeichnung | 3, N, PE, 2, 1 |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | nein |
| Brandlast | 58,203517 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
