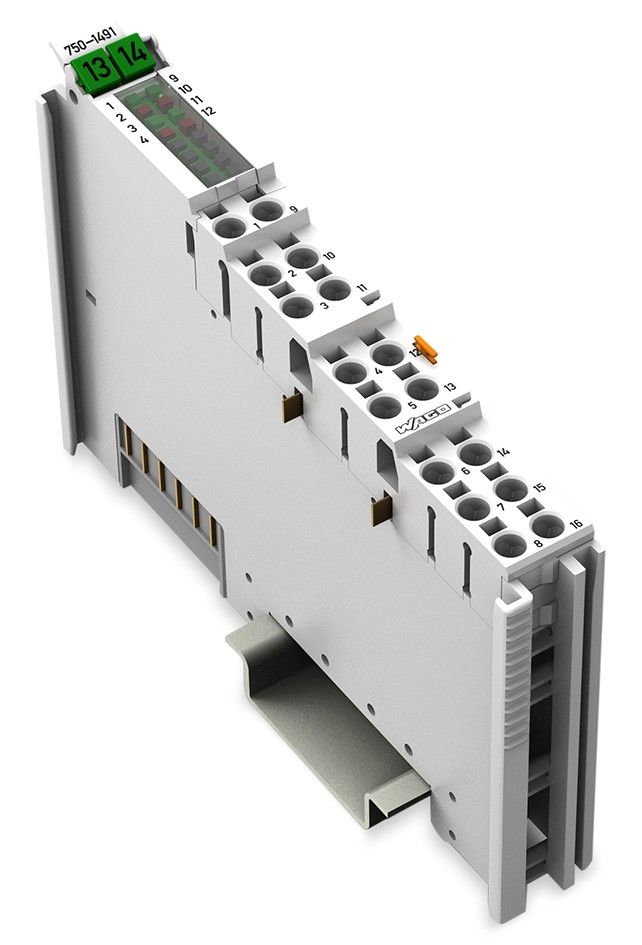

WAGO Analogeingang 750-1491

2-Kanal-Analogeingang

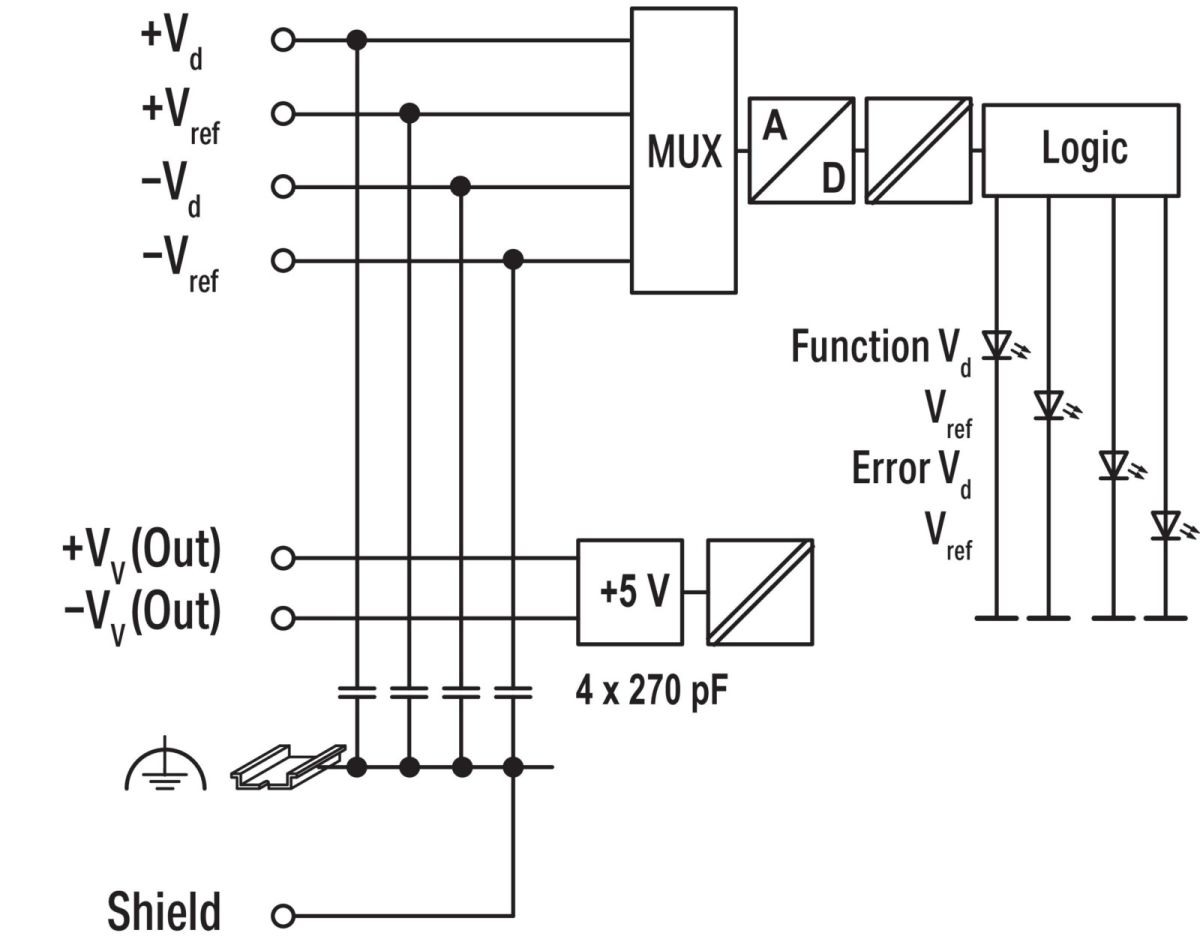

Widerstandsbrücken (DMS)Das Analogeingangsmodul ermöglicht den direkten Anschluss von zwei Widerstandsbrücken.
Die Brückenspannung U_d und die Versorgungsspannung U_ref der jeweiligen Brücke werden mit einer Auflösung von 16 Bit digitalisiert.
Die beiden Eingangskanäle für die jeweilige Widerstandsbrücke stehen als zwei 16-Bit-Werte zur weiteren Verarbeitung zur Verfügung.
Aus dem Quotienten der beiden Messwerte U_d und U_ref kann der Anwender die Verstimmung der Brücke ermitteln.
Die beiden Kanäle sind untereinander funktional galvanisch getrennt.
Die interne Versorgungsspannung wird aus der Systemversorgung abgeleitet.
Die Einspeisung einer separaten 24V-Feldspannung ist nicht notwendig. Die über die Leistungskontakte eingespeiste Spannung wird an nachfolgende I/O-Module durchgeschleift.
Der Schirmanschluss ist zur Tragschiene geführt.
Die Parametrierung des Moduls erfolgt über GSD-Datei, e!COCKPIT oder WAGO-I/O-CHECK.
