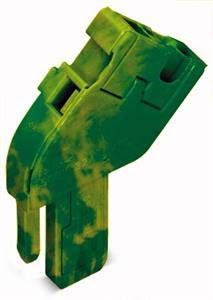

WAGO 1-Leiter-Anfangsmodul 769-512/000-016
Art.Nr.: 805701
Inhalt: 250 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
1-Leiter-Anfangsmodul 769-512/000-016
Hersteller: WAGO
Hersteller-Art.Nr.: 769-512/000-016
EAN: 4017332632935
Ursprung: Deutschland
Zolltarif: 85366990
1-Leiter-Federleisten-Anfangsmodul
abgewinkelt
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
mit integrierter Abschlussplatte
4,00 mm²
grün-gelbSelbstmontage individueller Federleisten
Mit seinem modularen Aufbau der Federleisten des X-COM®-SYSTEMs bietet WAGO die Möglichkeit für das Erstellen von individuellen, häufig wechselnden Polzahlen, z. B. für den Prototypenbau.
Module und Polzahlen
Eine selbst zu erstellende Federleiste
X-COM®-SYSTEM besteht aus:
Einem Anfangsmodul mit integrierter Abschlussplatte.
Bis zu 13 Mittelmodulen (entspricht einer 15-poligen Federleiste = maximale Polzahl).
Einem Endmodul.
Bestimmungsgemäßer Gebrauch
Steckverbinder ohne Schaltleistung sind gemäß EN 61984 für das last- und spannungsfreie Stecken und Trennen geeignet.
Montage
Zur Sicherstellung des ordnungsgemäßen Verrastens der einzelnen Module untereinander, ohne Beschädigung der Rastzapfen, ist die Verwendung einer Montagevorrichtung zu empfehlen.
| Merkmale: | |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08..4 mm² |
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 500 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Polzahl | 1 |
| Anzahl der Klemmstellen je Pol | 1 |
| Montageart | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Halogenfrei | ja |
| Breite | 5 mm |
| Höhe | 26,5 mm |
| Tiefe | 37,1 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | grün/gelb |
| Transparent | nein |
