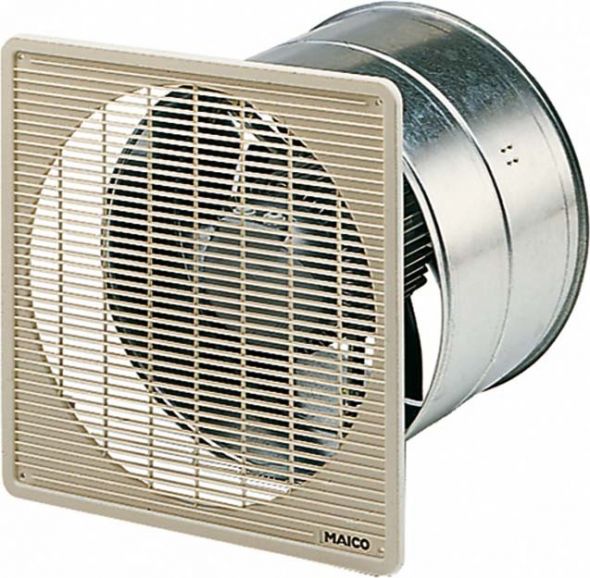

MAICO Ventilator EZF 40/4 B

Wechselstrom-Ausführung
 - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.

Kurzbeschreibung
 - Zur Unterputzmontage.
 - Einbau in jeder Lage möglich.
 - Wandhülse aus verzinktem Stahlblech.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
 - Thermischer Überlastungsschutz serienmäßig.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor
 - Typenreihe EZF.
 - Asynchronmotor.
 - Bemessungsspannung 230 V, 50 Hz.
 - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.
 - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.
 - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
 - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar.
 - Thermischer Überlastungsschutz serienmäßig.
 - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Artikel:
EZF 40/4 B
 - Ausführung: Wandhülse
 - Fördervolumen: 4170 m3/h
 - FördervolumenNenn: 2820 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 78 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1410 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1433 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 230 W / im opt. Wirkungsgrad
 - INenn: 0,95 A / im opt. Wirkungsgrad
 - IMax: 1,6 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Unterputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 10,58 kg
 - Gewicht mit Verpackung: 12,14 kg
 - Nennweite: 400 mm
 - Breite: 470 mm
 - Höhe: 470 mm
 - Tiefe: 300 mm
 - Breite mit Verpackung: 495 mm
 - Höhe mit Verpackung: 495 mm
 - Tiefe mit Verpackung: 340 mm
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gesamteffizienz e: 30,7 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 41,1
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,225 kW / 2760 m3/h / 90 Pa
 - nBEP: 1415 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter.
 - SchallleistungspegelLWA7: 80 dB(A)
 - Verschlussklappe: ohne
