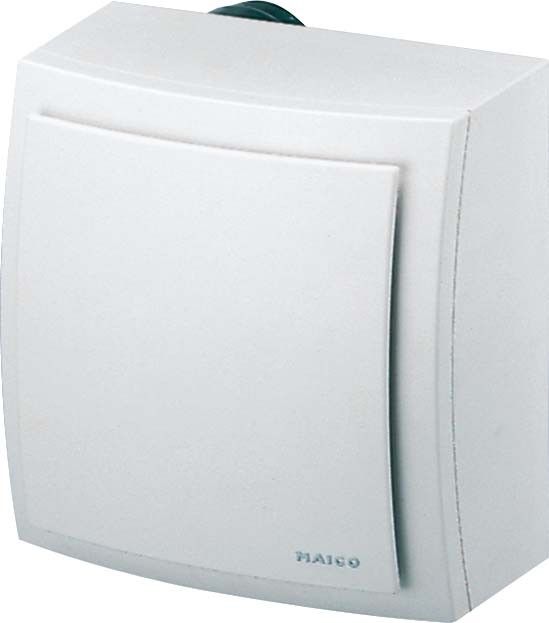

MAICO Ventilator ER-APB 100 G

Ausführung mit Grundlastschaltung
 - Das Gerät läuft im Dauerbetrieb bei 35 m3/h.
 - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich.
 - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
 - Nicht drehzahlsteuerbar.

Merkmale
 - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
 - Metall-Ausblasstutzen DN 75/80 mit wartungsfreier Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung gegen Brandübertragung K90-18017.
 - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe.
 - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
 - Problemloser Filterwechsel ohne Werkzeug.
 - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
 - Farbe verkehrsweiß ähnlich RAL 9016.
 - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
 - Schutzklasse II.
 - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
 - Robuster energiesparender Kondensatormotor.
 - Motor mit thermischem Überlastungsschutz.
 - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
 - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
 - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
 - Mit VDE-Zeichen.
 - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38.
 - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.

Artikel:
ER-APB 100 G
 - Ausführung: Grundlastschaltung
 - Fördervolumen: 35 m3/h / 100 m3/h
 - Drehzahl: 900 1/min / 1850 1/min
 - Luftrichtung: Entlüftung
 - Drehzahlsteuerbar: nein
 - SEC average: -6,47 kWh/(m2*a)
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Leistungsaufnahme: 10 W / 28,5 W
 - IMax: 0,09 A / 0,15 A
 - Schutzart: IP X5
 - Netzzuleitung: 5 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Systemart: dezentral
 - Material: Kunststoff
 - Farbe: verkehrsweiß, ähnlich RAL 9016
 - Gewicht: 2,09 kg
 - Gewicht mit Verpackung: 2,65 kg
 - Filterklasse: ISO Coarse 30 % (G2)
 - Brandschutz: ja
 - Absperrvorrichtung: integrierte Metall-Absperrklappe mit Auslöseeinrichtung
 - Anschlussdurchmesser: 75 mm / 80 mm

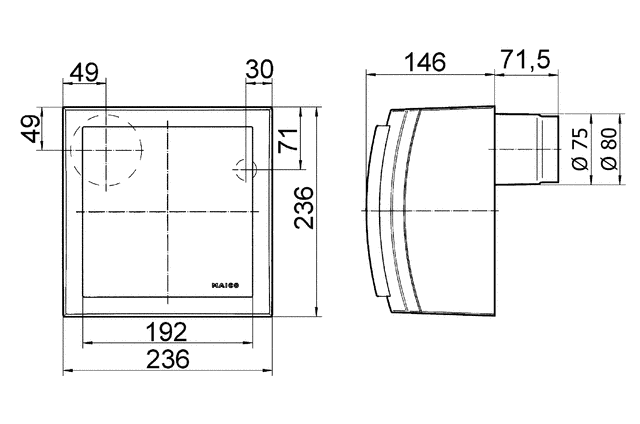

 - Breite: 236 mm
 - Höhe: 236 mm
 - Tiefe: 217,5 mm
 - Breite mit Verpackung: 255 mm
 - Höhe mit Verpackung: 335 mm
 - Tiefe mit Verpackung: 255 mm
 - Fördermitteltemperatur bei IMax: 40 °C
 - Schalldruckpegel: 33 dB(A) / 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
 - Zulassungsnummer: Z-51.1-45
 - Nennweite: 75 mm / 80 mm
