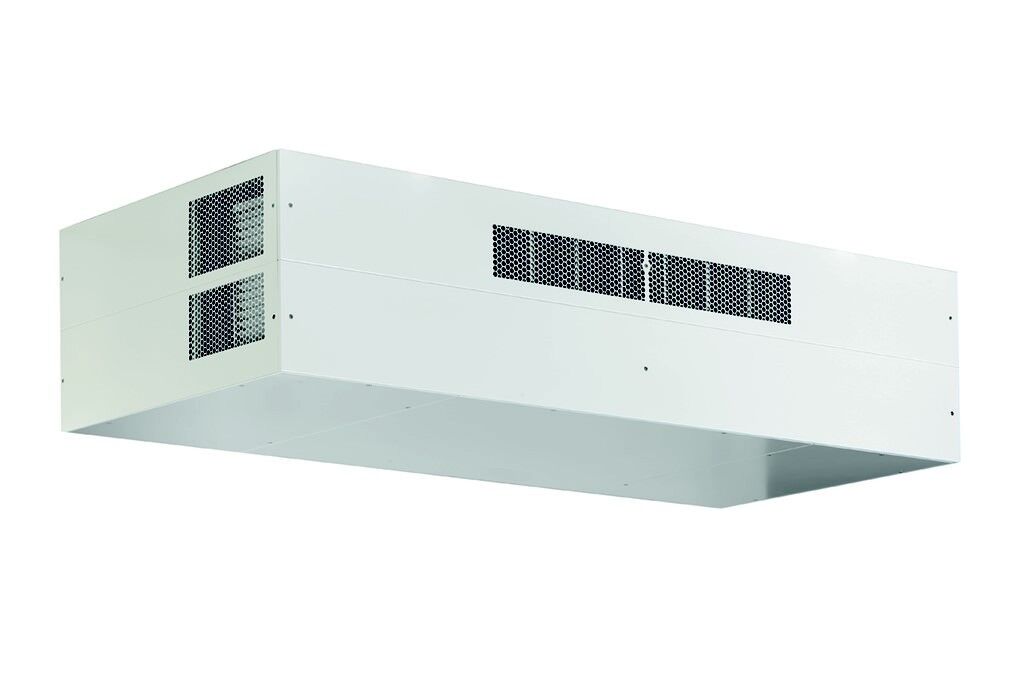

MAICO Schullüftung geniovent.x600HDGSU

Ausführung
 - Mit Kreuz-Gegenstrom-Wärmetauscher und Vorheizregister, Außen- und Fortluftanschlüsse nach oben, Ausblasung unten, komplett verkleidet.

Merkmale
 - Dezentrales RLT Gerät mit sehr hoher Wärmerückgewinnung für den Einsatz in Klassenräumen, Kindertagesstätten, Büros, Arztpraxen, Ladenlokalen, Besprechungsräumen und ähnlichem. Das Gerät wird deckenhängend montiert und kann auch in abgehängten Decken teilintegriert werden. Raumluftseitig kann das Gerät sowohl frei ausblasend und ansaugend als auch mit Zu- und Abluftanschlüssen versehen werden. Zuluftgitter mit einstellbaren Luftleitlamellen sind bereits im Gerät integriert. Die Öffnung der Abluft befindet sich seitlich links am Gerät. Optional kann das Gerät mit einem Leitungssystem für die Zu- und/oder Abluft versehen werden. Die integrierten automatisch verschließenden Klappen für Außen- und Fortluft schließen bei Stromausfall oder wenn das Gerät abgeschaltet wird. Die großzügig dimensionierten Wärmetauscher sorgen mit ihrem Wirkungsgrad von bis zu ca. 95 % und dem sehr geringen internen Druckverlust für niedrigen Primärenergieverbrauch und hohe Energiegewinne.
 - Alle Geräte sind mit einer Kondensathebepumpe ausgestattet.

Gehäuse
 - Konstruktion angelehnt an die VDI 6022 / VDI 3803. Hochwertiges, doppelwandiges Gehäuse aus verzinktem Stahlblech. Die Dämmung beträgt 20-60 mm und besteht aus einer Kombination von Spezialschäumen der WLG 032.
 - Das Akustik-Dämmmaterial der Innendämmung ist aus normal entflammbarem Spezialschaum der Baustoffklasse B2 (DIN 4102-1).
 - Die Verkleidung des Gerätes besteht in den Sichtbereichen aus Design-Paneelen in der Farbe RAL 9010 glatt matt.

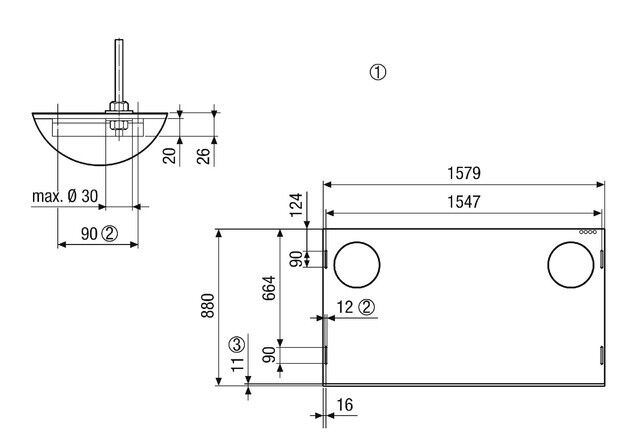

 - Mit der Spezial-Schiebeaufhängung (Langloch) können die Geräte direkt unter der Decke montiert werden.

Standard-Wärmetauscher
 - Hocheffizienter Kreuz-Gegenstrom-Plattenwärmetauscher aus Kunststoff (PS) mit maximal ca. 95 % Wärmebereitstellungsgrad

Ventilatoren
 - Einseitig saugende hochenergieeffiziente Ventilatoren mit rückwärtsgekrümmtem 3D Laufrad aus faserverstärktem Kunststoff.
 - Elektronisch kommutierter (EC) Außenläufermotor mit integrierter Elektronik und Netzteil.

Regelung
 - Serienmäßig integrierter CO2-Sensor in der Abluft ermöglicht einen intelligenten bedarfsgeführten Lüftungs-Betrieb. Die Luftmenge wird stufenlos an die tatsächlichen Luftbedarf angepasst - dies ermöglicht einen max. effizienten Lüftungsgeräte-Betrieb. Optionale externe Sensoren oder übergeordnete GLT-Anlage möglich.
 - Frostschutzfunktion in Abhängigkeit der Fortlufttemperatur über Vorheizregister (bei Geräten mit E Enthalpie-Wärmetauscher ist das Vorheizregister ein optionales Zubehör).
 - Alle geniovent.x- Geräte sind per APP und das browserbasierte WebTool mittels integrierter LAN-Schnittstelle ansteuerbar. Die Geräte sind somit mobil oder von zu Hause aus bedienbar, z.B. Smartphone.
 - Liveberichte, Nutzerverwaltung, Ansteuern und Einstellen über Tablet, Laptop und PC.
 - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
 - Alle Geräte verfügen über mehrere Betriebsarten:

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
 - Über die Zeitprogramme (Regel-u. Ferienzeitprogramm) können neben der Anwahl der Lüftungsstufen, Funktionen hinterlegt werden (z.B. Nachtkühlung, Spül-Betrieb, Bewegungsmelder-Betrieb), bzw. auch Zeiten für den bedarfsgeführten Betrieb (z.B. Sensor-Betrieb) ausgewählt werden.
 - Alle geniovent.x - Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste, energieoptimierte Frostschutz-Strategie.
 - Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. ungeregelte Pumpe oder Betriebs-, Störungs- und Filterwechselanzeige oder Vorheizregister oder Nachheizregister oder Aussenklappen oder Kühlung.
 - 2 Eingangskontakte (12V und 230V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen technischen Geräten oder Schaltstellen (z.B. Gerätefreigabe oder Digestorium-Betrieb)

Steuerung
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - 4 Temperatursensoren in der Außen-, Fort- und Zuluft und Abluft.
 - 1 CO2-Sensor im Abluftstutzen.
 - Bis zu 3 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) oder Taster-und Schaltkontakte (Bewegungsmelder, extern Start/Stop, Digestorium-Betrieb und Nachtkühlung und Spülbetrieb) anschließbar.
 - Eingänge für sicherheitstechnische Abschaltung über 12V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Diverse Ein-u. Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit anderen gebäudetechnischen Geräten.

Bedienteil RB-ZF4
 - Als einfaches Bedienteil im Lieferumfang.
 - Schalten der Lüftungsstufen, Wartungsanzeige, Störungsmeldungen.

Touchscreen-Bedienteil RLS T1 SYS, optional
 - Touchscreen-Bedienteil für geniovent.x-Geräte mit Regelung. Graphisches Farb-TFT-Display mit hoher Auflösung und benutzerfreundlicher intuitiver Menüführung. Zur Bedienung und zur Konfiguration von verschiedenen Zeitprogrammen, Betriebsarten, Lüftungsstufen, automatischer Nachtkühlung, Spülbetrieb, etc. sowie zur Anzeige von Statusinformationen und Alarmmeldungen.
 - Integrierter Raumtemperatursensor.
 - Mehrgerätefähig: bis zu 10 verschiedene geniovent.x-Geräte sind mit der Regelung ansteuerbar.
 - Updatefähig.

Modbus
 - Integrierte MODBUS-Schnittstelle(TCP/IP und RTU) ermöglicht eine Integration in die Gebäudeleittechnik.

BACnet
 - Integrierte BACnet-Schnittstelle(TCP/IP) ermöglicht eine Integration in die Gebäudeleittechnik.

EnOcean
 - Optionales EnOcean-Steckmodul E-SM für das Einbinden des Lüftungsgerätes in die EnOcean-Welt www.enocean-alliance.org. In Verbindung mit dem Touchscreen-Bedienteil RLS T1 SYS nicht möglich!

KNX
 - Optionales KNX-Steckmodul K-SM ermöglicht ein Anschluss an die Gebäudeleittechnik, www.knx.org.

Zusatzplatine ZP 1
 - Optionale Zusatzplatine ZP 1 zur Ansteuerung von z.B. einem zweiten Heizregister im Lüftungsgerät geniovent.x, 3-Wege-Klappe oder geregelter Pumpe oder Luftklappe einer Zonenregelung.

Artikel:
geniovent.x 600 H D-G-SU
 - Ausführung: D=Außen- und Fortluftanschlüsse nach oben zur Decke / G=Gegenstrom-Wärmetauscher / SU=Teilintegriert, Zuluft- und Abluftgitter unten
 - Fördervolumen: 200 m3/h / 540 m3/h
 - SFP-Wert: 0,21 W/(m3/h)
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 84 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 14 A
 - Schutzart: IP 40
 - Material: Stahlblech, verzinkt
 - Material Wärmetauscher: Kunststoff
 - Material Innenverkleidung: PUR-Schaumstoff mit geschlossenzelliger Oberfläche
 - Farbe: reinweiß, ähnlich RAL 9010
 - Gewicht: 200 kg
 - Gewicht mit Verpackung: 250 kg
 - Filterklasse: ISO ePM1 55% (F7) / ISO ePM10 60% (M5)
 - Anschlussdurchmesser: 250 mm
 - Anschlussdurchmesser Kondensatablauf: 7 mm (innen), 10 mm (außen)

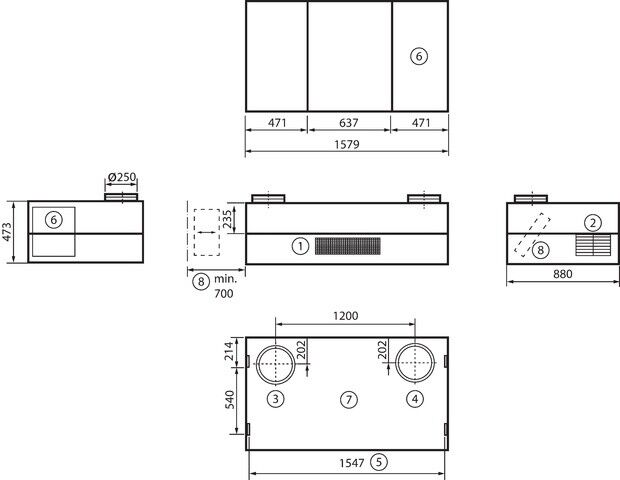

 - Breite: 1579 mm
 - Höhe: 473 mm
 - Tiefe: 880 mm
 - Breite mit Verpackung: 2070 mm
 - Höhe mit Verpackung: 950 mm
 - Tiefe mit Verpackung: 1020 mm
 - Fördermitteltemperatur bei IMax: -15 °C bis 60 °C
 - Umgebungstemperatur: 10 °C bis 40 °C
 - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 91 %
 - Wärmetauscherbauart: Gegenstrom
 - Bypass: ja
 - Vorheizregister: integriert 1,5 kW
 - Enthalpie-Wärmetauscher: nein
 - Frostschutzschaltung: ja
 - Filterüberwachung: zeitgesteuert
 - CO2-Regelung (optional): integriert
 - Luftqualitätsregelung (optional): VOC-Sensor für geniovent.x
 - Außenluftklappen, autom. schließend: integriert
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - BACnet-Schnittstelle: integriert
 - Ethernet-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RB-ZF4
 - Bedienteil (optional): RLS T1 SYS
 - Funkintegration EnOcean (optional): E-SM
 - Schalldruckpegel: 35 dB(A)
