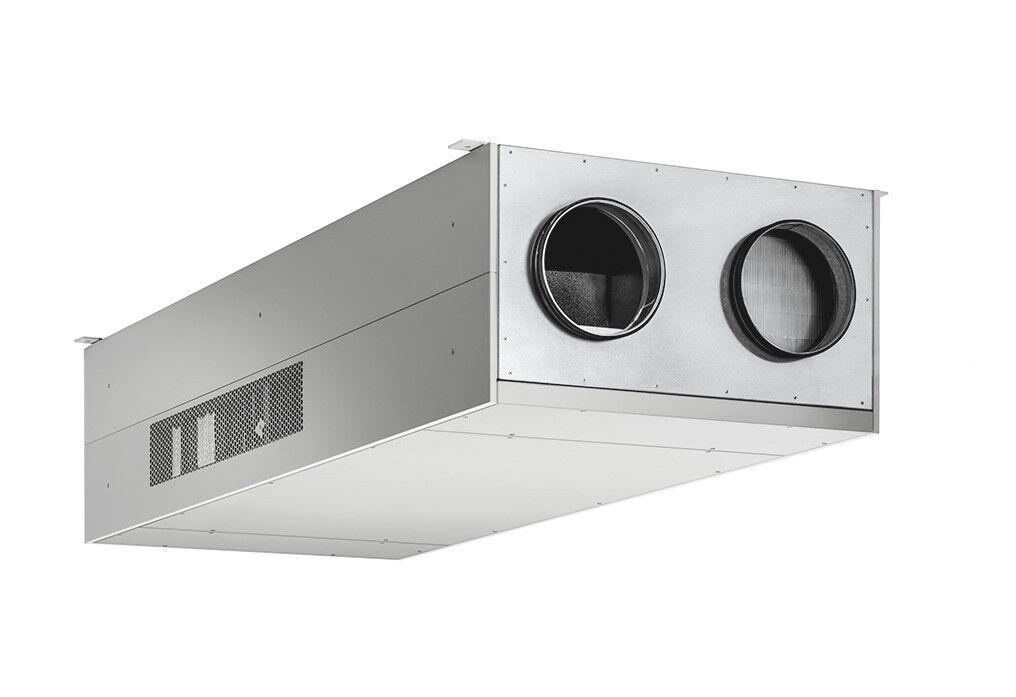

MAICO Schullüftung geniovent.x600FRESU

Ausführung
 - Mit Enthalpie-Wärmetauscher, Außen- und Fortluftanschlüsse rechts, Ausblas unten.

Merkmale
 - Dezentrales RLT Gerät mit sehr hoher Wärmerückgewinnung für den Einsatz in Klassenräumen, Kindertagesstätten, Büros, Arztpraxen, Ladenlokalen, Besprechungsräumen und ähnlichem. Das Gerät wird deckenhängend montiert und kann auch in abgehängten Decken teilintegriert werden. Raumluftseitig kann das Gerät sowohl frei ausblasend und ansaugend als auch mit Zu- und Abluftanschlüssen versehen werden. Zuluftgitter mit einstellbaren Luftleitlamellen sind bereits im Gerät integriert. Die Öffnung der Abluft befindet sich seitlich links am Gerät. Optional kann das Gerät mit einem Leitungssystem für die Zu- und/oder Abluft versehen werden. Die integrierten automatisch verschließenden Klappen für Außen- und Fortluft schließen bei Stromausfall oder wenn das Gerät abgeschaltet wird. Die großzügig dimensionierten Wärmetauscher sorgen mit ihrem Wirkungsgrad von bis zu ca. 95 % und dem sehr geringen internen Druckverlust für niedrigen Primärenergieverbrauch und hohe Energiegewinne.

Gehäuse
 - Konstruktion angelehnt an die VDI 6022 / VDI 3803. Hochwertiges, doppelwandiges Gehäuse aus verzinktem Stahlblech. Die Dämmung beträgt 20-60 mm und besteht aus einer Kombination von Spezialschäumen der WLG 040.
 - Das Akustik-Dämmmaterial der Innendämmung ist aus normal entflammbarem Spezialschaum der Baustoffklasse B2 (DIN 4102-1).
 - Die Verkleidung des Gerätes besteht in den Sichtbereichen aus Design-Paneelen in der Farbe RAL 9010 glatt matt.
 - Mit der Spezial-Schiebeaufhängung (Langloch) können die Geräte direkt unter der Decke montiert werden.

Enthalpie-Wärmetauscher
 - Enthalpie-Wärmetauscher mit virenundurchlässiger und antimikrobieller Membran zur 100%-igen Trennung des Abluft und Zuluftstromes. Ermöglicht Wärme- und Feuchtetransport und verhindert gleichzeitig die Übertragung von Gasen, Verunreinigungen und Viruspartikeln. Abwaschbarer Enthalpie-Wärmetauscher aus Kunststoff (PS).
 - Leistungsfähiger Kreuz-Gegenstrom-Enthalpie-Wärmeübertrager mit > 80 % Wärmebereitstellungsgrad nach DIN EN 13141-7 und zusätzlicher Feuchteübertragung bis ca. 66 % nach DIN EN 13141-7 mit spezieller Membran als Barriere für den Viren- und Bakterientransport. 100% Trennung des Abluft- und Zuluftvolumenstromes. Spezialzweischichtmembran mit einer mikroporösen Schicht und einer dichten, selektiven Polymerschicht. Die dichte selektive Schicht ist gasundurchlässig und lässt ausschließlich die Absorption und den Transport von Wasserdampf zu. Sämtliche Partikel, Viren und Bakterien werden ebenfalls von dieser Schicht zurückgehalten. Die mikroporöse Schicht dient als Stützschicht für die aktive selektive Schicht. Die mikroporöse Schicht besitzt Porenweiten zwischen 10 und 60 Nanometer und funktioniert somit ebenfalls als Barriere für den Viren- und Bakterientransport. Die durchschnittliche Porenweite und Geometrie dieser mikroporösen Schicht ist kleiner als der durchschnittliche Durchmesser von 125 Nanometer von Viren
 - Der Enthalpie-Wärmetauscher kann einfach mit Wasser gereinigt werden.
 - Bei Einsatz des Enthalpie-Wärmetauschers muss keine Vorkehrung zum Vereisungsschutz getroffen werden

Ventilatoren
 - Einseitig saugende hochenergieeffiziente Ventilatoren mit rückwärtsgekrümmtem 3D Laufrad aus faserverstärktem Kunststoff.
 - Elektronisch kommutierter (EC) Außenläufermotor mit integrierter Elektronik und Netzteil.

Regelung
 - Serienmäßig integrierter CO2-Sensor in der Abluft ermöglicht einen intelligenten bedarfsgeführten Lüftungs-Betrieb. Die Luftmenge wird stufenlos an die tatsächlichen Luftbedarf angepasst - dies ermöglicht einen max. effizienten Lüftungsgeräte-Betrieb. Optionale externe Sensoren oder übergeordnete GLT-Anlage möglich.
 - Frostschutzfunktion in Abhängigkeit der Fortlufttemperatur über Vorheizregister (bei Geräten mit E Enthalpie-Wärmetauscher ist das Vorheizregister ein optionales Zubehör).
 - Alle geniovent.x- Geräte sind per APP und das browserbasierte WebTool mittels integrierter LAN-Schnittstelle ansteuerbar. Die Geräte sind somit mobil oder von zu Hause aus bedienbar, z.B. Smartphone.
 - Liveberichte, Nutzerverwaltung, Ansteuern und Einstellen über Tablet, Laptop und PC.
 - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
 - Alle Geräte verfügen über mehrere Betriebsarten:

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
 - Über die Zeitprogramme (Regel-u. Ferienzeitprogramm) können neben der Anwahl der Lüftungsstufen, Funktionen hinterlegt werden (z.B. Nachtkühlung, Spül-Betrieb, Bewegungsmelder-Betrieb), bzw. auch Zeiten für den bedarfsgeführten Betrieb (z.B. Sensor-Betrieb) ausgewählt werden.
 - Alle geniovent.x - Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste, energieoptimierte Frostschutz-Strategie.
 - Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. ungeregelte Pumpe oder Betriebs-, Störungs- und Filterwechselanzeige oder Vorheizregister oder Nachheizregister oder Aussenklappen oder Kühlung.
 - 2 Eingangskontakte (12V und 230V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen technischen Geräten oder Schaltstellen (z.B. Gerätefreigabe oder Digestorium-Betrieb)

Steuerung
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - 4 Temperatursensoren in der Außen-, Fort- und Zuluft und Abluft.
 - 1 CO2-Sensor im Abluftstutzen.
 - Bis zu 3 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) oder Taster-und Schaltkontakte (Bewegungsmelder, extern Start/Stop, Digestorium-Betrieb und Nachtkühlung und Spülbetrieb) anschließbar.
 - Eingänge für sicherheitstechnische Abschaltung über 12V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Diverse Ein-u. Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit anderen gebäudetechnischen Geräten.

Bedienteil RB-ZF4
 - Als einfaches Bedienteil im Lieferumfang.
 - Schalten der Lüftungsstufen, Wartungsanzeige, Störungsmeldungen.

Touchscreen-Bedienteil RLS T1 SYS, optional
 - Touchscreen-Bedienteil für geniovent.x-Geräte mit Regelung. Graphisches Farb-TFT-Display mit hoher Auflösung und benutzerfreundlicher intuitiver Menüführung. Zur Bedienung und zur Konfiguration von verschiedenen Zeitprogrammen, Betriebsarten, Lüftungsstufen, automatischer Nachtkühlung, Spülbetrieb, etc. sowie zur Anzeige von Statusinformationen und Alarmmeldungen.
 - Integrierter Raumtemperatursensor.
 - Mehrgerätefähig: bis zu 10 verschiedene geniovent.x-Geräte sind mit der Regelung ansteuerbar.
 - Updatefähig.

Modbus
 - Integrierte MODBUS-Schnittstelle(TCP/IP und RTU) ermöglicht eine Integration in die Gebäudeleittechnik.

BACnet
 - Integrierte BACnet-Schnittstelle(TCP/IP) ermöglicht eine Integration in die Gebäudeleittechnik.

EnOcean
 - Optionales EnOcean-Steckmodul E-SM für das Einbinden des Lüftungsgerätes in die EnOcean-Welt www.enocean-alliance.org. In Verbindung mit dem Touchscreen-Bedienteil RLS T1 SYS nicht möglich!

KNX
 - Optionales KNX-Steckmodul K-SM ermöglicht ein Anschluss an die Gebäudeleittechnik, www.knx.org.

Zusatzplatine ZP 1
 - Optionale Zusatzplatine ZP 1 zur Ansteuerung von z.B. einem zweiten Heizregister im Lüftungsgerät geniovent.x, 3-Wege-Klappe oder geregelter Pumpe oder Luftklappe einer Zonenregelung.

Artikel:
geniovent.x 600 F R-E-SU
 - Fördervolumen: 150 m3/h / 560 m3/h
 - SFP-Wert: 0,21 W/(m3/h)
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 83 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 14 A
 - Schutzart: IP 40
 - Material: Stahlblech, verzinkt
 - Material Wärmetauscher: Kunststoff
 - Material Innenverkleidung: Melaminharzschaumstoff mit Vlies
 - Farbe: reinweiß, ähnlich RAL 9010
 - Gewicht: 200 kg
 - Gewicht mit Verpackung: 235 kg
 - Filterklasse: ISO ePM1 55% (F7) / ISO ePM10 60% (M5)
 - Anschlussdurchmesser: 250 mm
 - Anschlussdurchmesser Kondensatablauf: 7 mm (innen), 10 mm (außen)
 - Breite: 2115 mm
 - Höhe: 482 mm
 - Tiefe: 831 mm
 - Breite mit Verpackung: 2250 mm
 - Höhe mit Verpackung: 950 mm
 - Tiefe mit Verpackung: 950 mm
 - Wärmebereitstellungsgrad: 80,5 %
 - Wärmetauscherbauart: Enthalpie
 - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 69 %
 - Bypass: ja
 - Vorheizregister: optional
 - Nachheizregister: optional
 - Enthalpie-Wärmetauscher: ja
 - Frostschutzschaltung: ja
 - Filterüberwachung: zeitgesteuert
 - CO2-Regelung (optional): integriert
 - Rauchgasschalter: optional
 - Luftqualitätsregelung (optional): VOC-Sensor für geniovent.x
 - Außenluftklappen, autom. schließend: integriert
 - Anwesenheitssensor: Bewegungssensor PIR optional
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - BACnet-Schnittstelle: integriert
 - Ethernet-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RB-ZF4
 - Bedienteil (optional): RLS T1 SYS
 - Funkintegration EnOcean (optional): E-SM
 - Schalldruckpegel: 35 dB(A) / bei 0,7 * Vmax und je 20 Pa Druckverlust AUL und FOL, bei einer Raumdämpfung von ca. 11 dB
