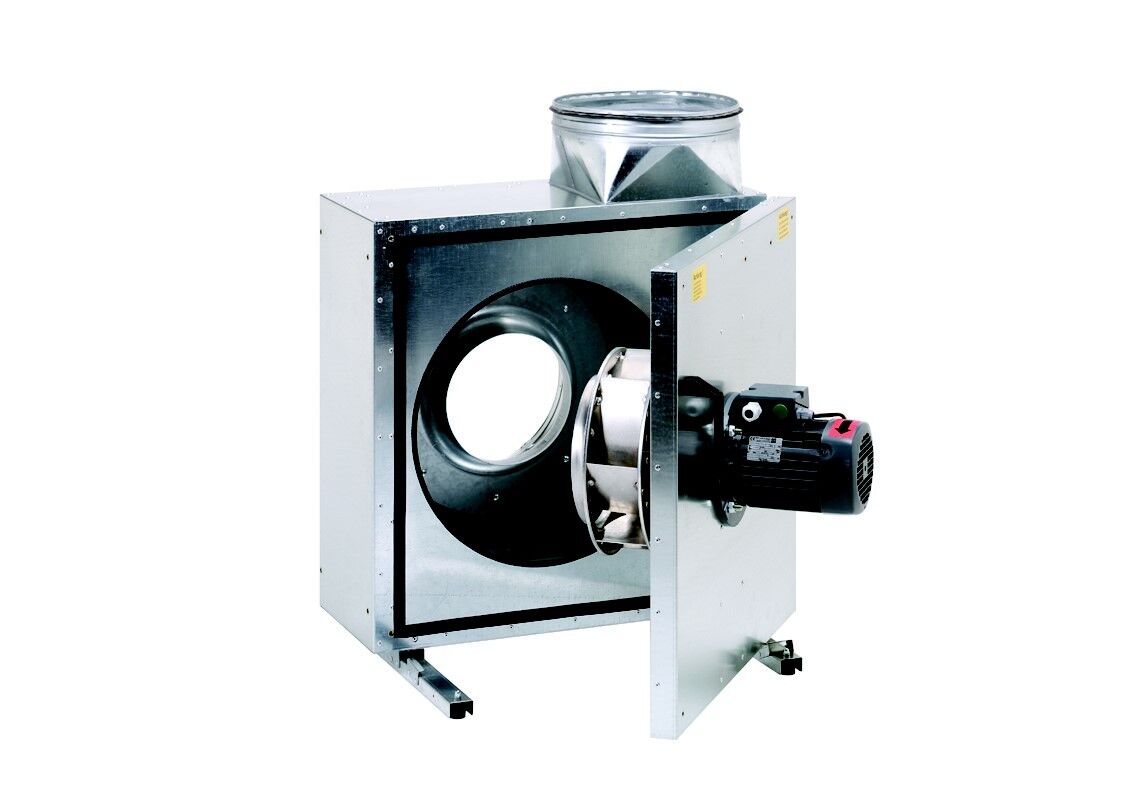

MAICO Schallgedämmte Abluftbox EKR 40-3

Merkmale
 - Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.
 - Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
 - Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
 - Unempfindlich gegen heiße Fördermedien bis 120 °C.
 - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
 - Mit Montageschiene und 4 Schwingungsdämpfern.
 - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
 - Motor außerhalb des Luftstroms platziert.
 - Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
 - Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor
 - Motor mittels Frequenzumformer regelbar.
 - Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE.
 - Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.
 - Drehzahlsteuerbar durch Maico MFU.

Montagehinweise
 - Einbau mit Ausblasstutzen nach oben, rechts oder links.
 - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.
 - Dazu ein Schutzgitter anbringen.

Artikel:
EKR 40-3

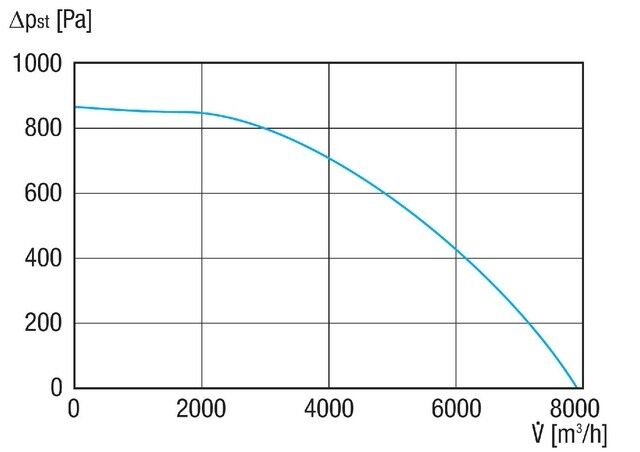

 - Fördervolumen: 7890 m3/h
 - Drehzahl: 1350 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 1504 W
 - IMax: 2,98 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Einbauort: Wand / Decke / Fußboden
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 112,7 kg
 - Gewicht mit Verpackung: 128,7 kg

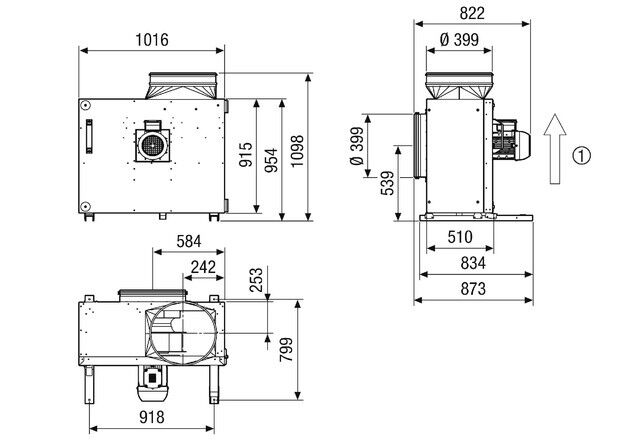

 - Nennweite: 400 mm
 - Breite: 1098 mm
 - Höhe: 822 mm
 - Tiefe: 1016 mm
 - Breite mit Verpackung: 1200 mm
 - Höhe mit Verpackung: 1035 mm
 - Tiefe mit Verpackung: 1140 mm
 - Fördermitteltemperatur bei IMax: 120 °C
 - Fördermitteltemperatur: 120 °C
 - Umgebungstemperatur: 60 °C
 - Gesamteffizienz e: 64 %
 - Effizienzkategorie: statisch
 - VSD erforderlich: ja
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 1,35 kW / 3852 m3/h / 723 Pa
 - nBEP: 1453 1/min
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - Schallleistungspegel LWA2: 77 dB(A)
