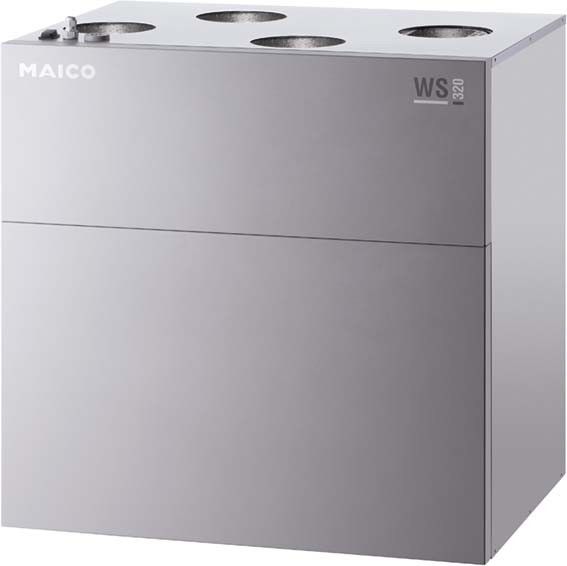

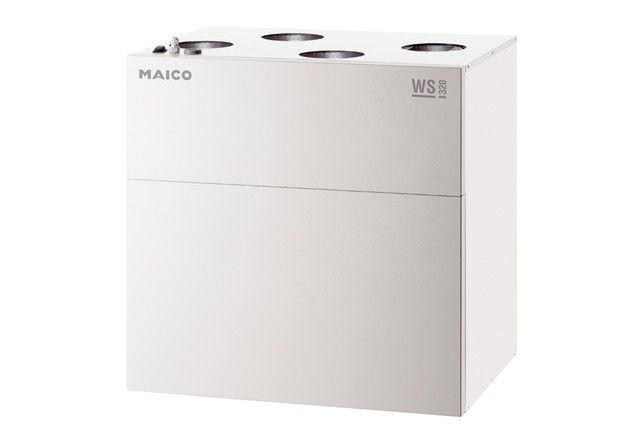

MAICO Raumluft-System WS 320 K

Komfort-Ausführung
 - Mit Vorheizregister und Kreuz-Gegenstrom-Wärmetauscher.
 - Gerät als Linksausführung.
 - Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A+ ohne optionales Zubehör.

Kurzbeschreibung
 - Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung.
 - Zur kontrollierten Be- und Entlüftung.
 - Besonders geeignet für modernen Neubau und Sanierungen.
 - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.
 - Montage wandhängend, bzw. stehend (optional).
 - ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung.
 - Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1.
 - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
 - Raumluftsteuerung RLS 1 WR im Lieferumfang.
 - Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
 - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.
 - Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie.
 - Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen.
 - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).
 - Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie.
 - Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
 - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
 - Das optionale Steckmodul K-SM ermöglicht die Integration in die KNX-Gebäudesysteme.
 - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
 - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
 - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.
 - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.

Merkmale

Gehäuse
 - Pulverbeschichtetes Stahlblechgehäuse.
 - Farbe: Verkehrsweiß, ähnlich RAL 9016.
 - Filterwechsel einfach ohne Werkzeug möglich.
 - Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm).
 - EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.
 - Material geprüft vom Institut für Lufthygiene nach VDI 6022.
 - Kondensatwanne im EPP-Gehäuse integriert.
 - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.
 - Schalldämmende Innenauskleidung im Zuluftkanal.
 - Kondensatablauf über Siebventil 1 .
 - Optionaler Gerätesiphon DN 40 (siehe Zubehör).

Filter
 - ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft.
 - Optional Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft möglich zur Filterstandzeit-Erhöhung.
 - Werkzeugloser Filtertausch.

Bedienung
 - Betriebsfertig mit Ein-/Ausschalter.
 - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
 - Weitere Bedienteile können parallel angeschlossen werden.
 - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.

 Liveberichterstellung, Nutzerverwaltung

 Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb

 Manueller Betrieb / AUS

 ECO-Betrieb Zuluft oder ECO-Betrieb Abluft

 Filterabfragen, Fehlermeldungen
 - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)

 komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich
 - Optionales Design-Bedienteil RLS G1 WS:

 EIN/AUS

 5 Stufen

 Automatikbetrieb

 ECO-Zuluft, ECO-Abluft

 Filterwechsel- und Störungsanzeige
 - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
 - Netzwerkeinbindung über integrierte LAN-Schnittstelle.
 - Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
 - Modbus TCP/IP und RTU serienmäßig integriert.
 - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.
 - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.

Steuerung
 - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - Integrierte Überfeuchtungsschutz-Funktion.
 - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.
 - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
 - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
 - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
 - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:

 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)

 einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)

 einer Luftklappe einer Zonenregelung

 Schaltkontakt-Verwendung für externes Nachheizregister
 - Erweiterbar über optionale Zusatzplatine ZP 2 für:

 Druckkonstanz der EC-Ventilatoren

 Differenzdruckgesteuerte Filterüberwachung
 - Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.

Zulassungen und Zertifikate
 - DiBt-Zulassung.
 - PH-Zertifizierung: alle WS 320 Linksausführungen.
 - Prüfbericht nach DIN EN 13141-7.
 - Zertifikat nach Schweizer energie-cluster.ch.
 - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
 - Eintragung in TZWL- Bulletin.

Wärmetauscher/Wärmerückgewinnung
 - Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS).
 - Wärmerückgewinnung bis 96 %.
 - Feuchterückgewinnung bis 68 % (bei ET-Geräten).
 - Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1.
 - Wärmetauscher mit Wasser reinigbar, antimikrobiell.
 - Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.

Bypass
 - In den B-Gerätevarianten enthalten.
 - Modulierender, automatischer 100 % Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.

Frostschutz
 - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen.
 - Höchst-energieeffiziente Frostschutzfunktion bei K-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister.
 - Bei Nicht-K-Geräteausführungen durch Zuluftventilator-Abschaltung.
 - Empfehlung: Bei Nicht-K-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.

Ventilatoren
 - Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft.
 - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
 - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
 - 4 Lüftungsstufen von 80 m3/h bis 320 m3/h stufenlos einstellbar.

Montagehinweise
 - Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.
 - Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse.
 - Zu- und abluftseitig Schalldämpfer vorsehen.
 - Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.

Artikel:
WS 320 K
 - Fördervolumen: 80 m3/h - 320 m3/h
 - SEC average: -42,5 kWh/(m2*a)
 - Energieeffizienzklasse: A+
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Leistungsaufnahme nach DIN EN 13141-7 (A7): 37 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 11 A
 - Schutzart: IP 40
 - DIBT-Zulassung: ja
 - PHI-Zertifizierung: ja
 - SPI-Wert: 0,18 Wh/m3
 - Einbauort: stehend / Wand
 - Systemart: zentral
 - Material Gehäuse: verzinktes Stahlblech, pulverbeschichtet
 - Material Wärmetauscher: Kunststoff
 - Material Innenverkleidung: Kunststoff EPP
 - Farbe: verkehrsweiß (RAL 9016)
 - Gewicht: 67 kg
 - Gewicht mit Verpackung: 79,19 kg
 - Filterklasse: ISO Coarse 85 % (G4) / ISO ePM1 80 % (F7)
 - Anschlussdurchmesser: 160 mm
 - Anschlussdurchmesser Kondensatablauf: 1 1/2 (Siebventil)

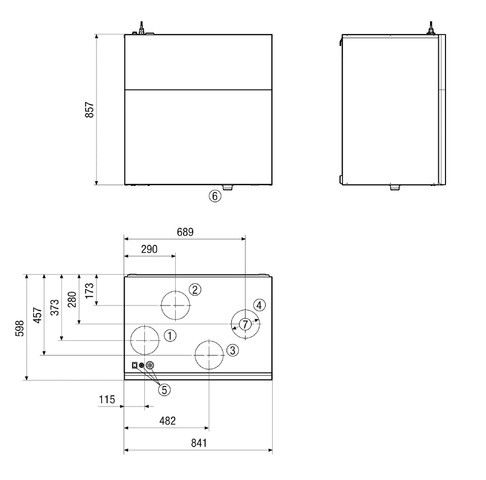

 - Breite: 841 mm
 - Höhe: 857 mm
 - Tiefe: 598 mm
 - Breite mit Verpackung: 900 mm
 - Höhe mit Verpackung: 1120 mm
 - Tiefe mit Verpackung: 650 mm
 - Fördermitteltemperatur bei IMax: -20 °C bis 40 °C
 - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 96 %
 - Wärmetauscherbauart: Kreuz-Gegenstrom
 - Leistung Vorheizregister: 1,8 kW
 - Position Abluft: links
 - Bypass: nein
 - Vorheizregister: integriert
 - Enthalpie-Wärmetauscher: nein
 - Frostschutzschaltung: ja
 - Sommerschaltung: ECO-Abluft / ECO-Zuluft
 - Filterüberwachung: zeitgesteuert
 - Feuchteregelung: integriert
 - CO2-Regelung (optional): SKD
 - Luftqualitätsregelung (optional): EAQ 10/3
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RLS 1 WR, App
 - Bedienteil (optional): RLS T2 WS, RLS G1 WS
 - Funkintegration EnOcean (optional): E-SM
 - Mobile Ansteuerung: ja
 - Schalldruckpegel Gehäuseabstrahlung: 36 dB(A) / Abstand 1 m, Schallabsorption 10 m2
 - Zulassungsnummer: Z-51.3-382
 - Gleichstrommotor: true
 - Max. Drehzahl: 2750 1/min
 - Wärmebereitstellungsgrad: 96 %
