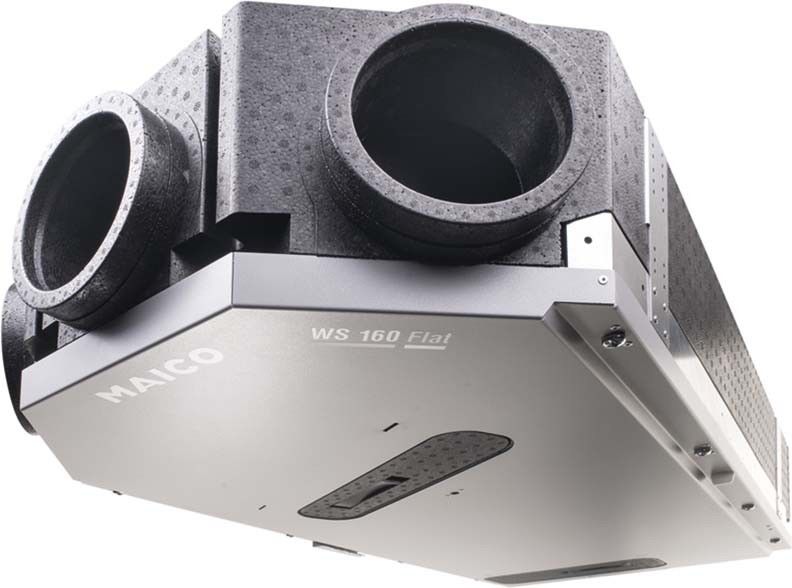

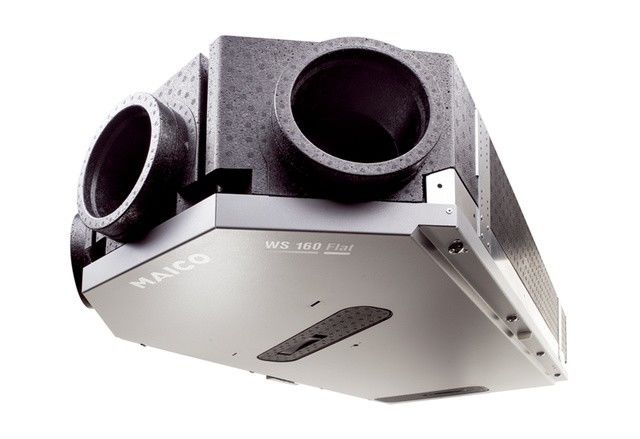

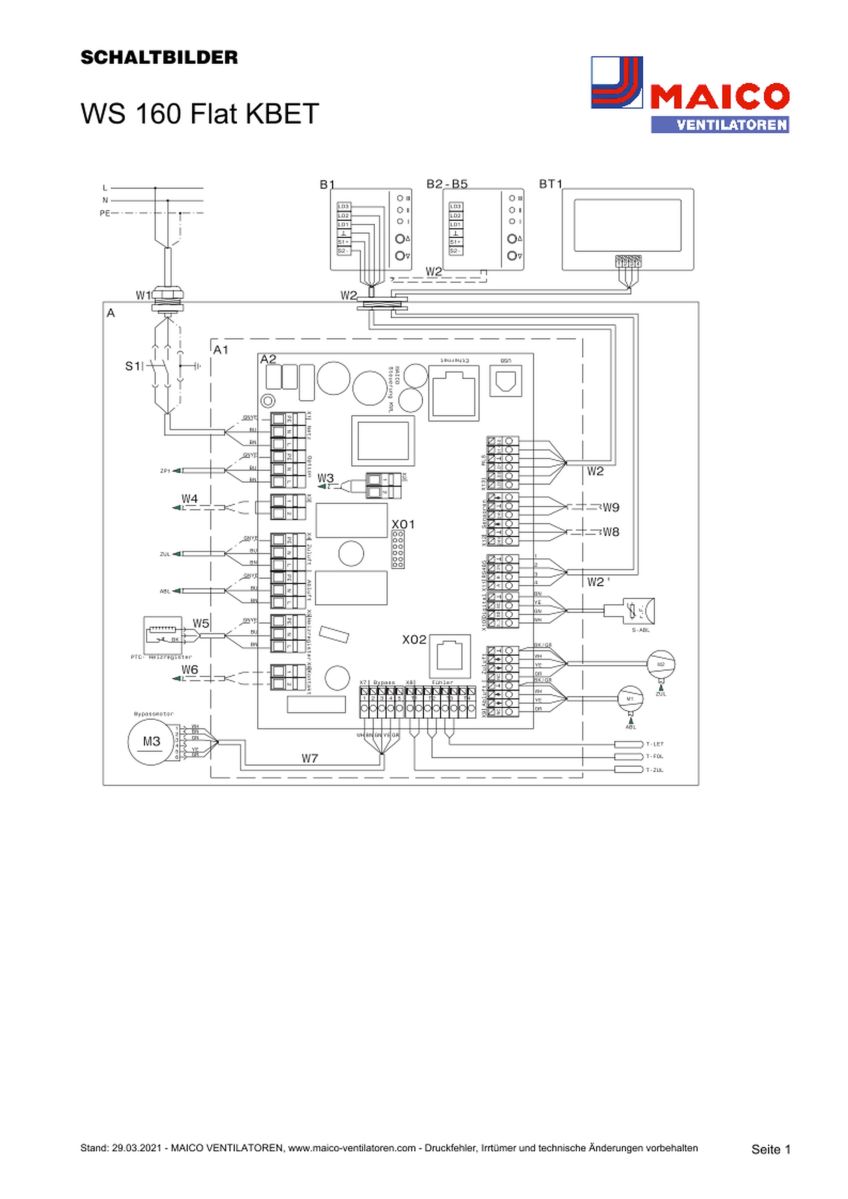

MAICO Raumluft-System WS 160 Flat KBET

Komfort-Bypass Ausführung
 - Zentralgerät mit Enthalpiewärmetauscher, integriertem Bypass und Vorheizregister. Somit wird die Raumluft bei hohen Außentemperaturen optimal gekühlt und bei tiefen Außentemperaturen komfortabel vorgewärmt.
 - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von unter anderem einer Luftklappe einer Zonenregelung.

Kurzbeschreibung
 - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 160 m3/h.
 - Zwei Zuluftstutzen (links und rechts) und ein Abluftstutzen (mitte) ermöglichen eine kreuzungsfreie Verlegung der Zuluftleitungen.
 - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.
 - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie.
 - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.
 - Besonders geeignet für den modernen Neubau oder Sanierungen.
 - Montagemöglichkeiten: deckenhängend, Wandmontage oder in der Dachschräge.
 - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.
 - Sehr leises Gerät mit äußerst geringer Aufbauhöhe (23 cm): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Darüber hinaus auch für die Installation in der Dachschräge geeignet.
 - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.
 - Raumluftsteuerung RLS 1 WR im Lieferumfang.
 - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 80 % / ISO ePM1 55 %) in der Außenluft ist zur Filterstandzeit-Erhöhung möglich.
 - Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.
 - Das WS 160 Flat ist via APP (air@home) und dem browserbasierten Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
 - Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service.
 - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus.
 - Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
 - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
 - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
 - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
 - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
 - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten.
 - Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.

Gehäuse
 - Pulverbeschichtetes Stahlblechgehäuse.
 - Filterwechsel einfach ohne Werkzeug möglich.
 - Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material.
 - EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften.
 - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.

Filter
 - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft.
 - Werkzeugloser Filterwechsel.

Bedienung
 - Betriebsfertig mit Ein-/Ausschalter.
 - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
 - Weitere Bedienteile können parallel angeschlossen werden.
 - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.

 Liveberichterstellung, Nutzerverwaltung

 Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb

 Manueller Betrieb / AUS

 ECO-Betrieb Zuluft oder ECO-Betrieb Abluft

 Filterabfragen, Fehlermeldungen
 - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)

 komplette Inbetriebnahme des Trio LZ möglich
 - Optionales Design-Bedienteil RLS G1 WS:

 EIN/AUS

 5 Stufen

 Automatikbetrieb

 ECO-Zuluft, ECO-Abluft

 Filterwechsel- und Störungsanzeige
 - USB-Anschluss für Service/Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
 - Netzwerkeinbindung über integrierte LAN-Schnittstelle.
 - Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
 - Modbus TCP/IP und RTU serienmäßig integriert.
 - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.
 - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.

Steuerung
 - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - Integrierte Überfeuchtungsschutz-Funktion.
 - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.
 - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
 - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
 - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs-und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
 - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:

 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)

 einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)

 Schaltkontakt-Verwendung für externes Nachheizregister
 - Erweiterbar über optionale Zusatzplatine ZP 2 für:

 Druckkonstanz der EC-Ventilatoren

 Differenzdruckgesteuerte Filterüberwachung
 - Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.

Zulassungen und Zertifikate
 - DiBt-Zulassung.
 - PHI-Zertifikat.
 - Prüfbericht nach DIN EN 13141-7.
 - Zertifikat nach Schweizer energie-cluster.ch.
 - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.

Wärmetauscher/Wärmerückgewinnung
 - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher.
 - Wärmerückgewinnung bis 84 % und Feuchterückgewinnung bis 53 %.
 - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.
 - Wärmetauscher mit Wasser reinigbar, antimikrobiell.
 - Kein Kondensatanschluss notwendig.

Bypass
 - Die integrierte Bypassklappe (100 %-Bypass) mit der bedarfsgerechten Bypasssteuerung ermöglicht eine stufenlose Bypassregelung.
 - Je nach Temperaturdifferenzen und Nutzereinstellungen wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten.

Frostschutz
 - Die Regelung des leistungsgesteuerten elektrischen Vorheizregisters erfolgt in Abhängigkeit unterschiedlicher im Gerät erfasster Größen.
 - Das Resultat ist eine effiziente und energiesparende Regelungsstrategie. Somit hat die Lüftung mit dem Heizregister auch bei tieferen Außenlufttemperaturen keine Komforteinbußen.

Ventilatoren
 - Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Außenluft.
 - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
 - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
 - 4 Lüftungsstufen von 40 m3 bis 160 m3/h stufenlos einstellbar.

Montagehinweise
 - Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand.
 - Gehäusedeckel leicht demontierbar über Schrauben.

Artikel:
WS 160 Flat KBET
 - Ausführung: Komfort-Bypass-Ausführung
 - Anzahl Lüftungsstufen: 4
 - Fördervolumen: 40 m3/h - 160 m3/h
 - Volumenstromkonstant: ja
 - SEC average: -34,1 kWh/(m2*a)
 - Energieeffizienzklasse: A
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - SPI-Wert nach DIN EN 13141-7 (A7): 0,34 Wh/m3
 - Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 4,6 A
 - Schutzart: IP 00
 - DIBT-Zulassung: ja
 - PHI-Zertifizierung: ja
 - Einbauort: Wand / Decke
 - Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur
 - Systemart: zentral
 - Material Gehäuse: Kunststoff EPP / Stahlblech
 - Material Wärmetauscher: Kunststoff
 - Material Innenverkleidung: Kunststoff EPP
 - Farbe: schwarz / verkehrsweiß
 - Gewicht: 26,5 kg
 - Gewicht mit Verpackung: 32 kg
 - Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)
 - Anschlussdurchmesser: 125 mm / 160 mm
 - Anschlussdurchmesser Kondensatablauf: nicht notwendig

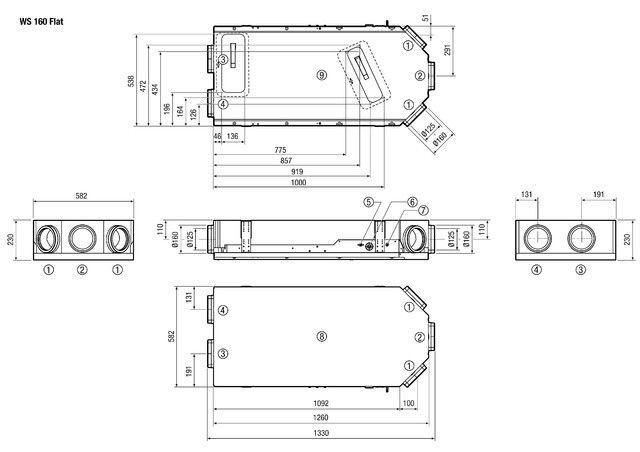

 - Breite: 582 mm
 - Höhe: 230 mm
 - Tiefe: 1260 mm
 - Breite mit Verpackung: 710 mm
 - Höhe mit Verpackung: 245 mm
 - Tiefe mit Verpackung: 1365 mm
 - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C
 - Wärmebereitstellungsgrad: 84 %
 - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 76 %
 - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom
 - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 53 %
 - Leistung Vorheizregister: 0,7 kW
 - Position Abluft: links/rechts
 - Bypass: ja
 - Vorheizregister: integriert
 - Zonenklappe: nein
 - Enthalpie-Wärmetauscher: ja
 - Frostschutzschaltung: ja
 - Sommerschaltung: ECO-Abluft / ECO-Zuluft
 - Filterüberwachung: zeitgesteuert (optional über Differenzdruck)
 - Feuchteregelung: integriert
 - CO2-Regelung (optional): SKD
 - Luftqualitätsregelung (optional): EAQ 10/3
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RLS 1 WR, App
 - Bedienteil (optional): RLS T2 WS, RLS G1 WS
 - Funkintegration EnOcean (optional): E-SM
 - Mobile Ansteuerung: ja
 - Schalldruckpegel Gehäuseabstrahlung: 37 dB(A) / Abstand 1 m, Schallabsorption 10 m2
 - Zulassungsnummer: Z-51.4-376
 - Max. Drehzahl: 3300 1/min
