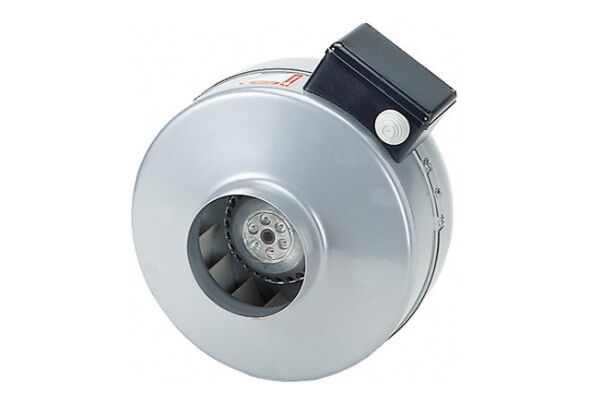

MAICO Radial-Rohrventilator ERR 20/2 EC

Merkmale
 - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
 - Einsetzbar für Industrie-und Wohnbauinstallationen.
 - Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
 - Geräuscharm und druckstark.
 - Geringer Platzbedarf durch kompakte Abmessungen.
 - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
 - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
 - Befestigungsfuß als Zubehör lieferbar.

Förderrichtung
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor
 - Hocheffizienter EC-Motor.
 - Stufenlos drehzahlsteuerbar.
 - Robuster Motor mit Kugellager, wartungsfrei.
 - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise
 - Einbau in jeder Lage möglich.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.

Elektrischer Anschluss
 - Außenliegender Klemmkasten mit Kabeleinführungstülle.

Sicherheitshinweise
 - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.

Artikel:
ERR 20/2 EC
 - Fördervolumen: 1017 m3/h
 - Drehzahl: 3395 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Nennleistung: 170 W
 - IMax: 0,8 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Rohr
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, pulverbeschichtet
 - Material Gehäuse: Stahlblech, pulverbeschichtet
 - Farbe: hellgrau
 - Gewicht: 5,4 kg
 - Gewicht mit Verpackung: 5,7 kg

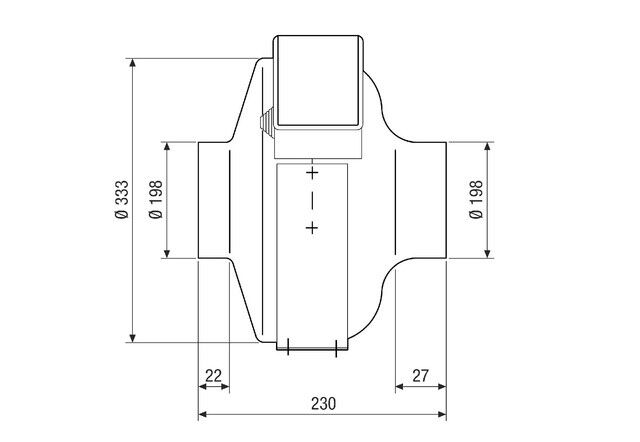

 - Nennweite: 200 mm
 - Breite: 230 mm
 - Höhe: 360 mm
 - Tiefe: 333 mm
 - Breite mit Verpackung: 300 mm
 - Höhe mit Verpackung: 390 mm
 - Tiefe mit Verpackung: 390 mm
 - Fördermitteltemperatur bei IMax: 60 °C
 - Schalldruckpegel: 37 dB(A) / Abstand 3 m, Freifeldbedingungen
 - Gleichstrommotor: false
