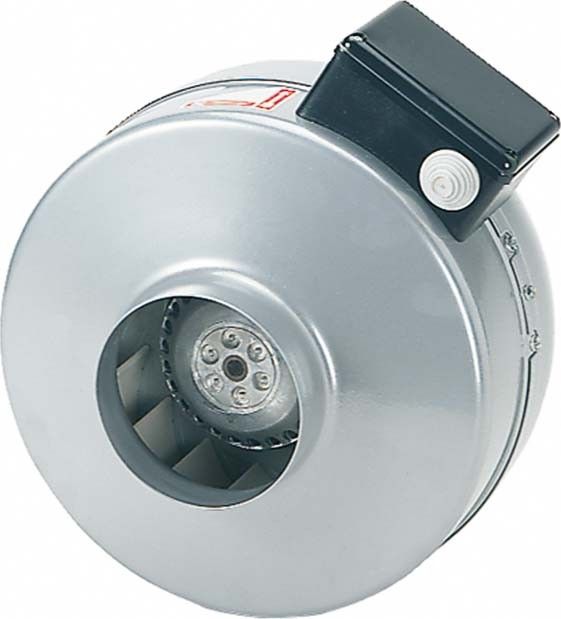

MAICO Radial-Rohrventilator ERR 10/1 S

Besondere Eigenschaften
 - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
 - Einsetzbar für Industrie-und Wohnbauinstallationen.
 - Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
 - Geräuscharm und druckstark.
 - Geringer Platzbedarf durch kompakte Abmessungen.
 - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
 - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
 - Befestigungsfuß als Zubehör lieferbar.

Förderrichtung
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor
 - Einphasen Wechselstrommotor.
 - Außenläufer-Kondensatormotor.
 - Betriebskondensator anschlussfertig im Klemmenkasten.
 - Drehzahlsteuerbar.
 - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
 - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
 - Robuster Motor mit Kugellager, wartungsfrei.
 - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise
 - Einbau in jeder Lage möglich.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.

Artikel:
ERR 10/1 S
 - Fördervolumen: 250 m3/h
 - Drehzahl: 2518 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - SEC average: -6 kWh/(m2*a)
 - Energieeffizienzklasse: F
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 / 220 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Nennleistung: 51 W
 - IMax: 0,23 A
 - Schutzart: IP X4
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, pulverbeschichtet
 - Material Gehäuse: Stahlblech, pulverbeschichtet
 - Farbe: hellgrau
 - Gewicht: 2,84 kg
 - Gewicht mit Verpackung: 3,41 kg
 - Nennweite: 100 mm
 - Breite: 254 mm
 - Höhe: 291 mm
 - Tiefe: 230 mm
 - Breite mit Verpackung: 310 mm
 - Höhe mit Verpackung: 310 mm
 - Tiefe mit Verpackung: 270 mm
 - Fördermitteltemperatur bei Nennstrom: 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gleichstrommotor: false
