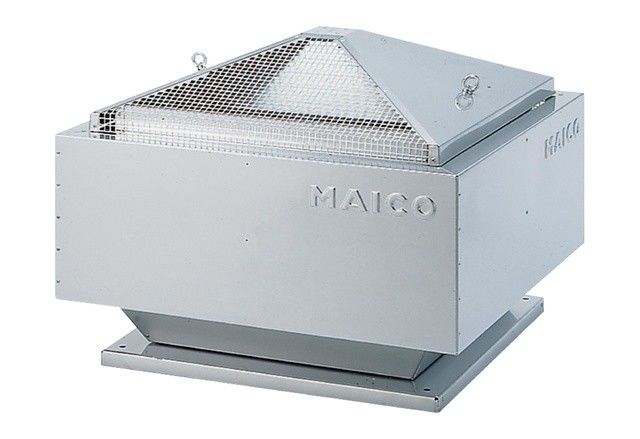

MAICO Radial-Dachventilator MDR-PG 18 EC

Ausführung mit Drucksteuerung
 - Intelligente Drucksteuerung.
 - Einstellung von 2 Druckwerten möglich.
 - Tag-Nacht-Umstellung.
 - Status Reparaturschalter Potentialfreier Kontakt (bis 230 V/2 A belastbar).
 - Störmeldung Drucksteuerung Potentialfreier Kontakt (bis 230 V/2 A belastbar).

Merkmale
 - Formschönes Gehäuse aus verzinktem Stahlblech.
 - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857.
 - Abdeckung für Reinigungsarbeiten leicht abnehmbar.
 - Automatische Störmeldung.
 - Integrierter Reparaturschalter.
 - Schutzart IP X5.
 - Stabile Transportösen ermöglichen einen Transport per Kran.
 - Entspricht der DIN EN 60204-1 und DIN EN 60335-1.

Regelung
 - Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung.
 - Ausgabe von Störmeldungen.
 - Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.

Motor und Flügelrad
 - EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400.
 - Überlastungsschutz serienmäßig.
 - Keine Maßnahmen zum Motorschutz notwendig.
 - Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.

Elektrischer Anschluss
 - Gemeinsamer Netzanschluss für Ventilator und Regelung.
 - Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J.
 - Steuerleitung ab 0,5 mm2.
 - Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer.
 - Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).
 - Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).
 - Anschlussklemme für Störmeldungen.

Artikel:
MDR-PG 18 EC
 - Fördervolumen: 1150 m3/h
 - FördervolumenNenn: 632 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 382 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 2860 1/min - im opt. Wirkungsgrad
 - Laufradtyp: radial
 - Drehzahlsteuerbar: nein
 - Reversierbarkeit: nein
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 167 W / im opt. Wirkungsgrad
 - INenn: 1,23 A / im opt. Wirkungsgrad
 - IMax: 1,3 A
 - Schutzart: IP X5
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Gewicht: 20,82 kg
 - Gewicht mit Verpackung: 22,82 kg
 - Schwenkbar: nein

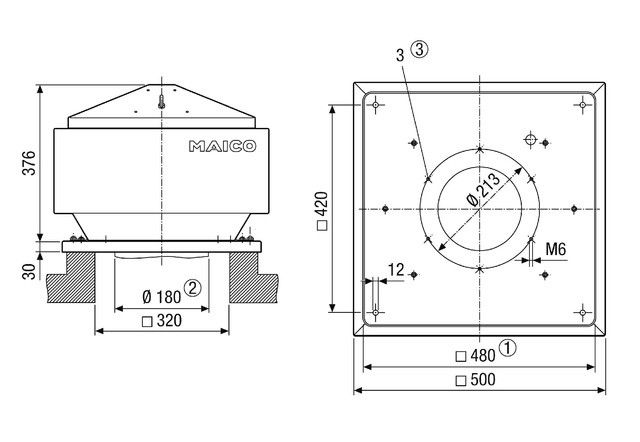

 - Nennweite: 180 mm
 - Breite: 500 mm
 - Höhe: 406 mm
 - Tiefe: 500 mm
 - Breite mit Verpackung: 530 mm
 - Höhe mit Verpackung: 430 mm
 - Tiefe mit Verpackung: 530 mm
 - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C
 - Temperaturklasse: F
 - Gesamteffizienz e: 40,3 %
 - Effizienzgrad N: 78,4
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,167 kW / 632 m3/h / 382 Pa
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - SchallleistungspegelLWA5: 82 dB
