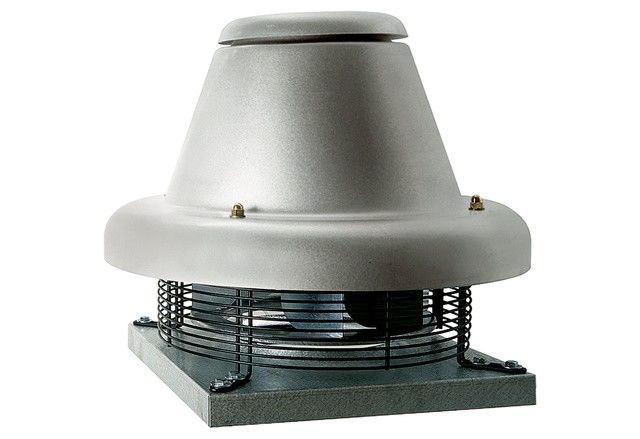

MAICO Radial-Dachventilator DRD HT 80/8 2V

Merkmale
 - Hochtemperatur-Radial-Dachventilator für die direkte oder kanalisierte Entlüftung von Gewerbe- und Industriegebäude.
 - Horizontal ausblasend.
 - Hoher Wirkungsgrad.
 - Geringer Geräuschpegel.
 - Gehäuse aus verzinktem Stahlblech.
 - Wetterschutzhaube aus Aluminium mit Öffnungen für die Motorkühlung.
 - Einfache Installation.
 - Der Motor befindet sich außerhalb des Luftstroms.
 - Geeignet für den Hoch-Temperaturbereich von +65 °C bis +150 °C.
 - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahlblech.
 - Radiallaufräder sind statisch und dynamisch ausgewuchtet.

Motor
 - Asynchroner Drehstrommotor.
 - Schutzart IP 55.
 - IE3 Motor.
 - Zweistufig, Drehstrom, Y/ - Schaltung.
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.

Elektrischer Anschluss
 - Anschluss im Klemmenkasten am Motor.

Sicherheitshinweise
 - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.

Artikel:
DRD HT 80/8 2V
 - Fördervolumen: 15000 m3/h / 20000 m3/h
 - Drehzahl: 720 1/min / 970 1/min
 - Laufradtyp: radial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: nein
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 2600 W / 3700 W
 - INenn: 8,43 A / 9,32 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: ja
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material Gehäuse: Aluminium / Stahlblech verzinkt
 - Material Laufrad: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 145 kg
 - Gewicht mit Verpackung: 157 kg

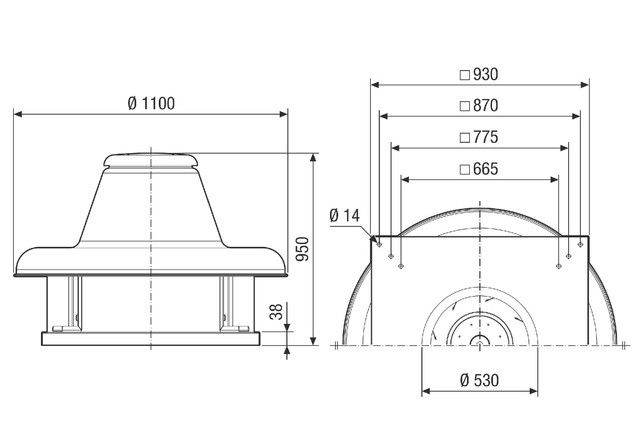

 - Baugröße: 800 mm
 - Breite: 815 mm
 - Höhe: 950 mm
 - Tiefe: 1100 mm
 - Breite mit Verpackung: 1150 mm
 - Höhe mit Verpackung: 1100 mm
 - Tiefe mit Verpackung: 1150 mm
 - Fördermitteltemperatur bei IMax: 65 °C bis 150 °C
 - PTC DIN 44082: M 100
