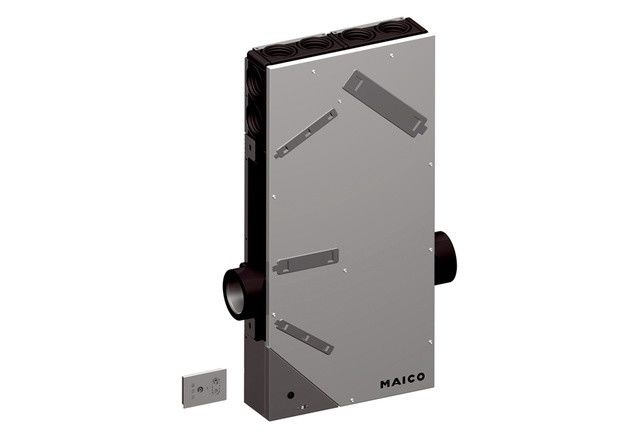

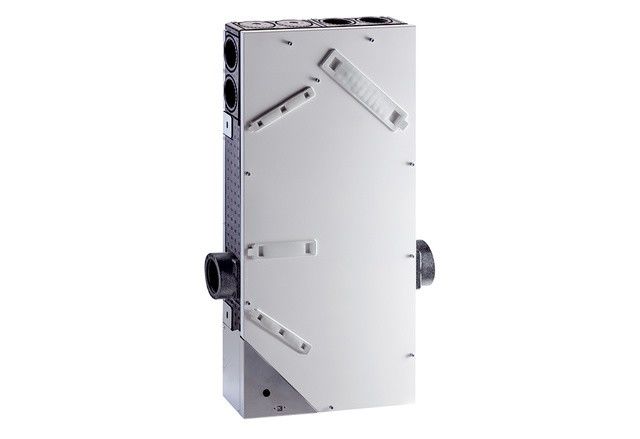

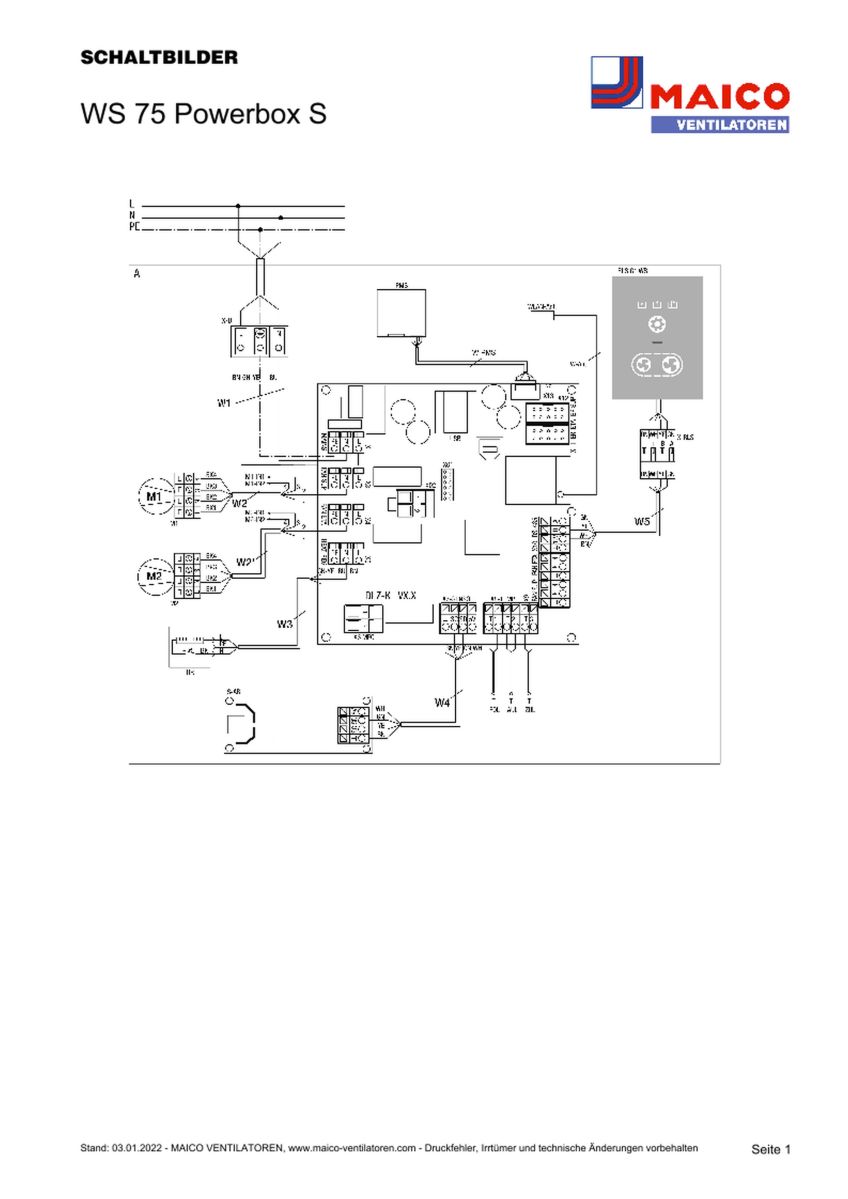

MAICO Lüftungsgerät WS 75 Powerbox S

Ausführung
 - Montagemöglichkeiten: deckenhängend, Wandmontage oder in der Dachschräge.
 - DN 100 Fort- und Außenluftanschluss seitlich.

Kurzbeschreibung
 - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 20 bis 70 m3/h.
 - Sehr leises Gerät mit äußerst guten Schalldämmeigenschaften.
 - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
 - Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.
 - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie: 6,1 W in Stufe 2 (30 m3/h) für das gesamte Lüftungsgerät.
 - Besonders geeignet für den modernen Neubau und Sanierungen.
 - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.
 - Plug & Play: Einfache Inbetriebnahme, kostenlose Inbetriebnahmesoftware.
 - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.
 - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.
 - Anzeige der Luftqualität via LED.
 - Hochwertige Raumluftsteuerung RLS G1 WS aus Glas im Lieferumfang.
 - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich. Filter ohne Werkzeug wechselbar.
 - Die Powerbox ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.
 - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).
 - Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.
 - Die Powerbox ist per APP (air@home) und über das browserbasierte Webtool (www.air-home.de) mittels integrierter W-LAN-Schnittstelle ansteuerbar.
 - Serienmäßige USB-Schnittstelle zur Inbetriebnahme.
 - Das Gerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Alarm / Betriebsanzeige / Nachheizung / Vorheizung / Außenklappe.
 - 1 Eingangskontakt (12 V) ist vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
 - Integrierte MODBUS-Schnittstelle (TCP) für Integration in die Gebäudeleittechnik.
 - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
 - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
 - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.
 - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung) sowie hohe Benutzerfreundlichkeit für Service und Wartung.
 - Einsatzbereiche: Räume bis 60 m2: Studentenzimmer, Pflegeheime, betreutes Wohnen, Hotelzimmer, Büros, Besprechungszimmer, Wartezimmer.

Merkmale

Gehäuse
 - Gehäuse mit hoher Luftdichtigkeit aus wärmebrückenfreiem, temperaturbeständigem, schall- und wärmedämmendem EPP-Material mit pulverbeschichteter Blechverkleidung. Farbe: Verkehrsweiß ähnlich RAL 9016 - Feinstruktur matt.
 - EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.
 - Material geprüft vom Institut für Lufthygiene nach VDI 6022.
 - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.

Filter
 - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich.
 - Werkzeugloser Filtertausch.

Empfohlenes Zubehör:
 - WS 75 Powerbox S

 Steckverbinder SVR 100 (Art.-Nr. 0055.0188)
 - WS 75 Powerbox H

 Rohbaumontage-Set Aufputz: WS 75 RSAP (Art.-Nr. 0093.1615) oder Rohbaumontage-Set Unterputz: WS 75 RSUP (Art.-Nr. 0093.1616)

 Abdeckung Aufputz: WS 75 APA (Art.-Nr. 0093.1617) oder Abdeckung Unterputz: WS 75 UPA (Art.-Nr. 0093.1618) oder Abdeckung Unterputz Glas: WS 75 UPGA (Art.-Nr. 0093.1619)

Optionales Zubehör:
 - Laibungselement Duo LE (Art.-Nr. 0093.0088)
 - Laibungselement-Verlängerung Duo LEV (Art.-Nr. 0093.0089)

Bedienung
 - Raumluftsteuerung RLS G1 WS im Lieferumfang: Ein/Aus, 5 manuell einstellbare Luftstufen (z.B. Lüftung zum Feuchteschutz, Lüftung zur reduzierten Lüftung, Nennlüftung, Stoßlüftung und Intensivlüftung), Automatikbetrieb, Filterwechselanzeige, Störungsanzeige.
 - WS 75 Powerbox S: Die Steuerung wird extern an der UP-Dose montiert.
 - WS 75 Powerbox H: Steuerung direkt am Gerät oder extern an einer UP-Dose montiert.
 - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.

 Liveberichterstellung, Nutzerverwaltung

 Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb

 Manueller Betrieb / AUS

 ECO-Betrieb Zuluft oder ECO-Betrieb Abluft

 Filterabfragen, Fehlermeldungen
 - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
 - Netzwerkverbindung über integriertes 2,4 GHz WLAN-Modul.
 - Smart-Home ready (z.B. Loxone über MODBUS TCP/IP).
 - Modbus TCP in Arbeit.
 - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.
 - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.

Steuerung
 - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - Integrierte Überfeuchtungsschutz-Funktion.
 - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.
 - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
 - Alternative Zubehörsensoren für den Abluftstutzen: Kombisensor Temperatur-Feuchte-CO2 oder Temperatur-Feuchte-VOC.
 - Bis zu 2 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
 - Multifunktionskontakt zur Ansteuerung von z.B. Betriebs- und Störungsanzeige, Heizregister, Außenklappen oder Kühlung.
 - Eingang für sicherheitstechnische Abschaltung über 12V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Einschlaffunktion: Gerät wird über eine einstellbare Einschlafdauer ausgeschalten und läuft anschließend wieder an.

Zulassungen und Zertifikate
 - Prüfbericht nach DIN EN 13141-8.
 - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
 - Eintragung in TZWL- Bulletin.

Wärmetauscher / Wärmerückgewinnung
 - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher.
 - Wärmerückgewinnung bis 93 % und Feuchterückgewinnung bis 75 %.
 - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.
 - Wärmetauscher mit Wasser reinigbar, antimikrobiell.
 - Kein Kondensatanschluss notwendig.

Sommerschaltung
 - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.

Frostschutz
 - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur.
 - Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert.

Ventilatoren
 - Radialventilatoren in Außenluft und Fortluft.
 - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
 - 4 Lüftungsstufen von 20 m3/h bis 70 m3/h stufenlos einstellbar.

Montagehinweise
 - Montage an die abgehängte Decke oder Innenwand.
 - Empfohlene Kernlochbohrung: Mindestdurchmesser 105 mm.
 - Leichte, sehr zeitsparende Montage durch Umklappen und Anschrauben der Befestigungslaschen direkt am Gerät.
 - Gehäusedeckel leicht demontierbar.
 - Keine Einregulierung der Anlage notwendig.
 - Das Gerät wird betriebsfertig montiert. Der elektrische Anschluss erfolgt mittels Festverdrahtung.

Artikel:
WS 75 Powerbox S
 - Ausführung: Fort- und Außenluftanschluss seitlich
 - Anzahl Lüftungsstufen: 4
 - Fördervolumen: 20 m3/h / 70 m3/h / (Werkseinstellung 20 / 30 / 40 / 50 m3/h)
 - SEC average: -40,82 kWh/(m2*a)
 - Energieeffizienzklasse: A
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Maximale Leistungsaufnahme: 5,2 W / 6,1 W / 8,3 W / 11,5 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 0,2 A
 - Schutzart: IP 00
 - Elektrische Steckverbindung: Klemme
 - Einbauort: (Abgehängte) Decke / Innenwand
 - Einbauart: Unterputz
 - Systemart: dezentral/zentral
 - Material Gehäuse: Kunststoff EPP
 - Material Wärmetauscher: Kunststoff
 - Material Innenverkleidung: EPP
 - Farbe: verkehrsweiß RAL 9016 (Feinstruktur matt)
 - Gewicht: 17,5 kg
 - Gewicht mit Verpackung: 20,5 kg
 - Filterart: Außen- und Abluftfilter
 - Filterklasse: ISO Coarse 80 % (G4) / optional ISO ePM1 60 % (F7)
 - Anschlussdurchmesser: 100 mm / 75 mm

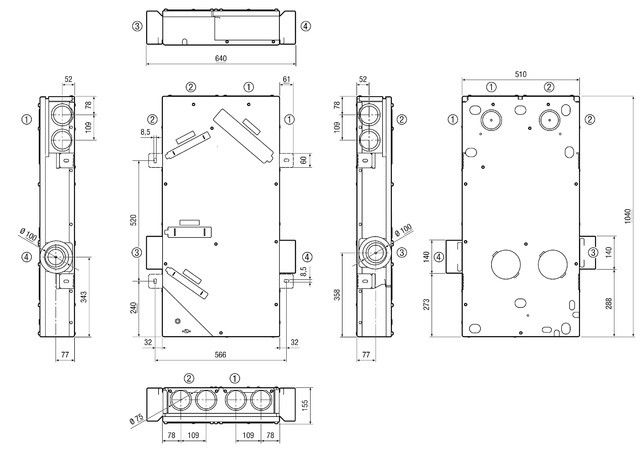

 - Breite: 640 mm
 - Höhe: 1040 mm
 - Tiefe: 155 mm
 - Breite mit Verpackung: 660 mm
 - Höhe mit Verpackung: 1060 mm
 - Tiefe mit Verpackung: 180 mm
 - Fördermitteltemperatur bei IMax: -15 °C bis 60 °C
 - Umgebungstemperatur: 10 °C bis 40 °C
 - Wärmebereitstellungsgrad: 93 % / bei 20 m3/h
 - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom
 - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 75 %
 - Zulässige Feuchte im Aufstellraum: 80 %
 - Bypass: nein
 - Vorheizregister: optional
 - Enthalpie-Wärmetauscher: ja
 - Frostschutzschaltung: ja
 - Sommerschaltung: ECO-Abluft / ECO-Zuluft
 - Filterüberwachung: zeitgesteuert
 - Feuchteregelung: integriert
 - CO2-Regelung (optional): WS 75 CO2, PP 45 CO2, SKD
 - Luftqualitätsregelung (optional): WS 75 VOC, PP 45 VOC
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RLS G1 WS, APP
 - Funkintegration EnOcean (optional): ja
 - Mobile Ansteuerung: ja
 - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 19 dB(A) / 20 dB(A) / Unterputzmontage, Abstand 1 m Freifeldbedingungen
 - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 56 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 62 dB gemessen mit Rückschlagklappe und Laibungselement
 - Bewertetes Schalldämmmass Rw,R: 31 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 37 dB gemessen mit Rückschlagklappe und Laibungselement
 - Max. Drehzahl: 2000 1/min
