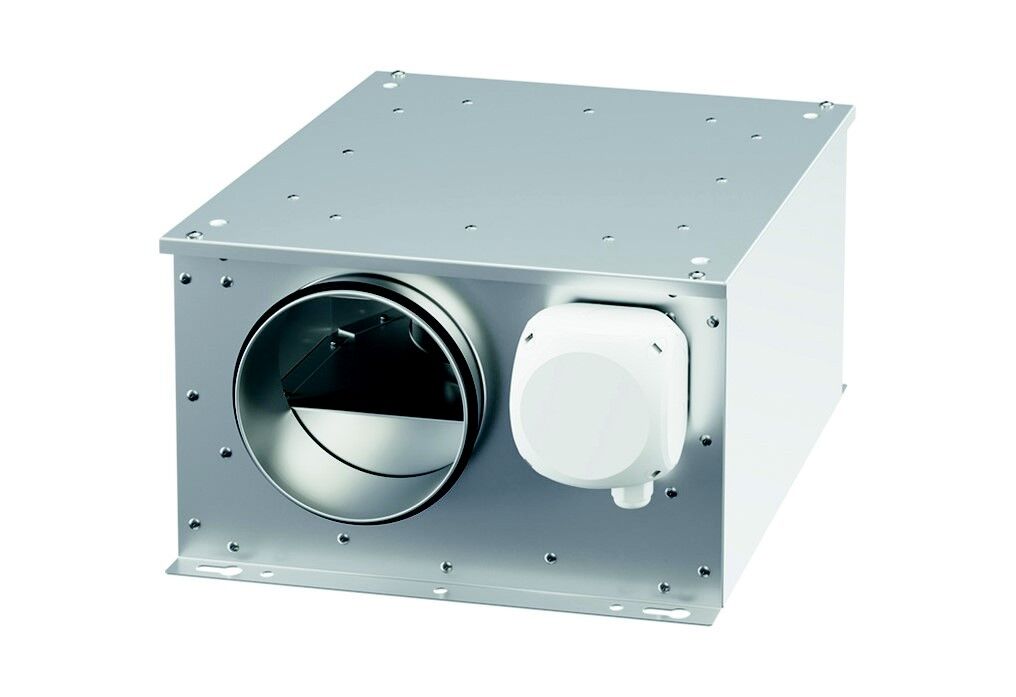

MAICO Lüftungsbox ESR 31-3 EC
Art.Nr.: 1489676
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Lüftungsbox ESR 31-3 EC
Hersteller: MAICO
Hersteller-Art.Nr.: 0080.1004
EAN: 4012799981077
Ursprung: Deutschland
Zolltarif: 84145995
Merkmale
- Schallgedämmte Lüftungsbox mit EC-Motor und ausschwenkbarem Ventilator.
- Geringe Energieaufnahme dank EC-Technologie.
- Geringe, Leistungsaufnahme besonders im Regelbereich.
- Schnelle, kostengünstige Montage durch serienmäßige Befestigungswinkel.
- Verschraubter Gehäusedeckel mit Regendach.
- Für witterungsgeschützte Außenaufstellung geeignet.
- Anschlussstutzen saug- und druckseitig, für einen direkten Einbau in Lüftungsleitungen.
- Material: Stahlblech, verzinkt.
- Mit 40 mm schalldämmender glasseidenkaschierter Mineralwolle für erhöhte Ansprüche an besonders niedrige Geräuschpegel.
- Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
- Einfache Reinigung dank abschraubbarem Deckel.
Förderrichtung
- Die Förderrichtung ist auf dem Ventilatorgehäuse durch einen Pfeil gekennzeichnet.
Motor
- Gleichstrommotor.
- Robuster Motor mit Kugellager, wartungsfrei.
- Wämeklasse F.
- Schutzart IP 54 bei fachgerechtem saug- und druckseitigem Anschluss sowie geschlossenem Gehäusedeckel.
- Drehzahlsteuerbar.
Montagehinweise
- Einbau in jeder Lage möglich.
Elektrischer Anschluss
- Frontseitiger Klemmkasten.
- Klemmkasten Schutzart IP 66.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.
Artikel:
ESR 31-3 EC
- Fördervolumen: 1800 m3/h
- Drehzahl: 2890 1/min
- Laufradtyp: radial
- Drehzahlsteuerbar: ja
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 274 W
- IMax: 1,9 A
- Schutzart: IP 54
- Wärmeklasse: F
- Einbauort: Wand / Decke
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 25 kg
- Gewicht mit Verpackung: 27,1 kg
- Ventilator ausschwenkbar: ja

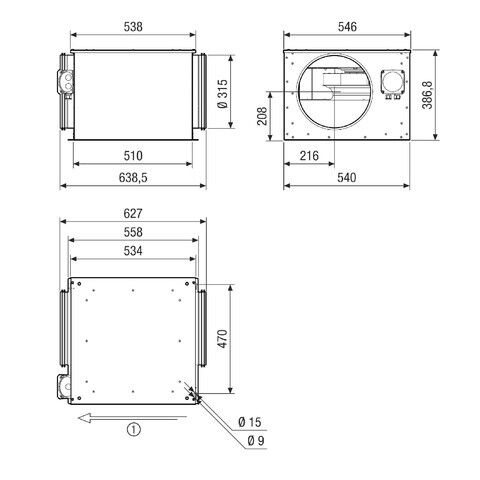

- Nennweite: 315 mm
- Breite: 546 mm
- Höhe: 387 mm
- Tiefe: 639 mm
- Breite mit Verpackung: 560 mm
- Höhe mit Verpackung: 420 mm
- Tiefe mit Verpackung: 680 mm
- Fördermitteltemperatur bei IMax: 55 °C
- Umgebungstemperatur: -30 °C bis 55 °C
| Merkmale: | |
| Werkstoff des Gehäuses | Stahl |
| Luftmenge unbelastet | 1800 m³/h |
| Luftmenge bei Druck 2 | 1100 m³/h |
| Luftmenge bei Druck 3 | 400 m³/h |
| Druck 2 | 400 Pa |
| Druck 3 | 800 Pa |
| Anschlussspannung | 230 V |
| Leistungsaufnahme | 0,274 kW |
| Mit thermischem Schutz | ja |
| Gleichstrommotor | ja |
| Indirekter Antrieb | nein |
| Elektrischer Anschluss | Anschlussklemmen |
| Schutzart (IP) | IP54 |
| Max. Lufttemperatur | 55 °C |
| Motor mit 2 Drehzahlen | nein |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | nein |
| Polumschaltbar | nein |
| Länge | 639 mm |
| Durchmesser des Gehäuses | 665 mm |
| Kanaldurchmesser | 315 mm |
| Anschluss | Flansch |
