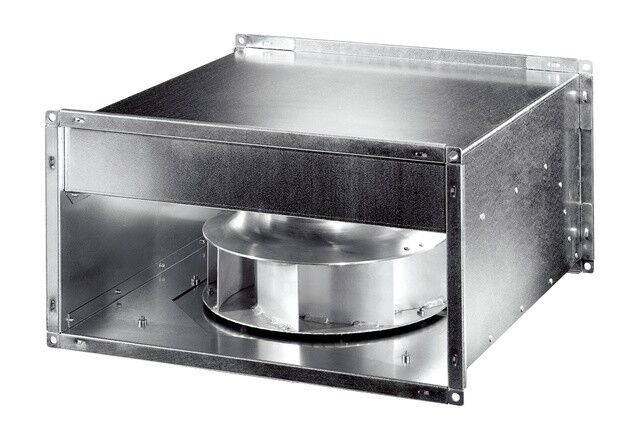

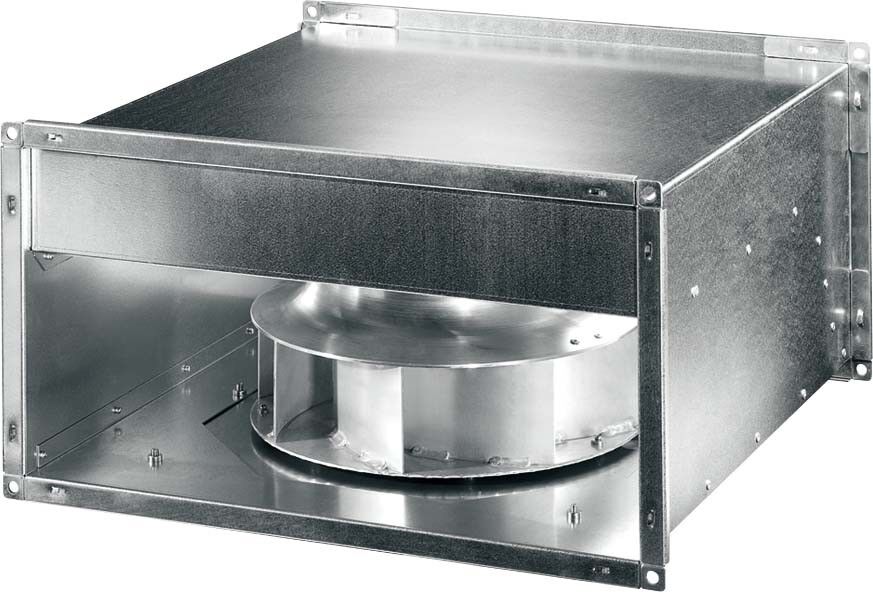

MAICO Kanalventilator DPK 31/1-S EC

Merkmale
 - Einbau in rechteckige Lüftungskanäle.
 - Verzinktes Gehäuse.
 - Geringe Energieaufnahme dank EC-Technologie.
 - Geringer Platzbedarf durch kompakte Abmessungen.
 - Flanschprofile an der Saug- und Druckseite.
 - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus seewasserbeständigem Aluminium (DN 22-35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56).
 - Laufrad sitzt auf der Motorwelle und wird direkt angetrieben.
 - Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3.
 - Motorlaufrad für Reinigungszwecke ausschwenkbar.
 - Hohe Schutzart IP 54.
 - Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem sollen elastische Verbindungsstutzen ELP verwendet werden.

Förderrichtung
 - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
 - Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend.

Motor
 - Motor für den Dauerbetrieb ausgelegt.
 - Robuster EC-Motor mit Kugellager, wartungsfrei.
 - Thermischer Motorschutz serienmäßig.
 - Integrierter Motorschutz über Alarmrelais geführt.
 - Drehzahlsteuerbar.
 - Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden.
 - Statusanzeige über LED (geltend nur für die 3 Varianten).
 - ModBus RTU Schnittstelle.
 - Integrierte 24 V Spannungsquelle für optionales Zubehör.

Montagehinweise
 - Einbau in horizontaler und verikaler Lage möglich.

Elektrischer Anschluss
 - Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel.
 - Netzfrequenz 50 / 60 Hz.

Artikel:
DPK 31/1-S EC
 - Fördervolumen: 4750 m3/h
 - FördervolumenNenn: 2887 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 496 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1700 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1700 1/min
 - Drehzahlsteuerbar: ja
 - Bemessungsspannung: 380 V bis 480 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - Nennleistung: 760 W
 - INenn: 1,42 A
 - Schutzart: IP 54
 - Wärmeklasse: F
 - Einbauort: Kanal
 - Einbaulage: beliebig
 - Material Gehäuse: Stahlblech, verzinkt
 - Gewicht: 37,45 kg
 - Gewicht mit Verpackung: 42 kg
 - Ventilator ausschwenkbar: ja

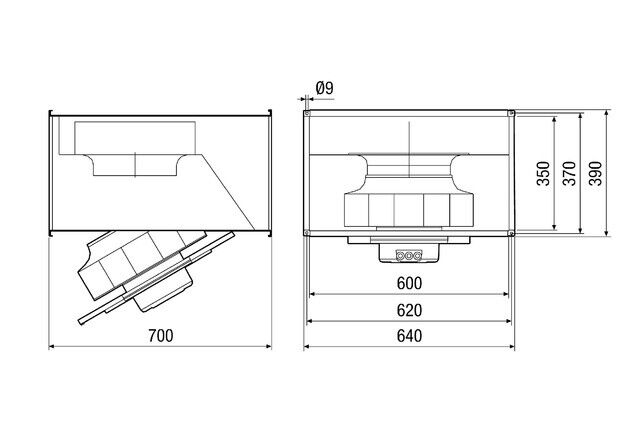

 - Kanalmaß: 600 mm x 350 mm
 - Breite: 641 mm
 - Höhe: 392 mm
 - Tiefe: 700 mm
 - Breite mit Verpackung: 642 mm
 - Höhe mit Verpackung: 477 mm
 - Tiefe mit Verpackung: 702 mm
 - Fördermitteltemperatur: -20 °C bis 50 °C
