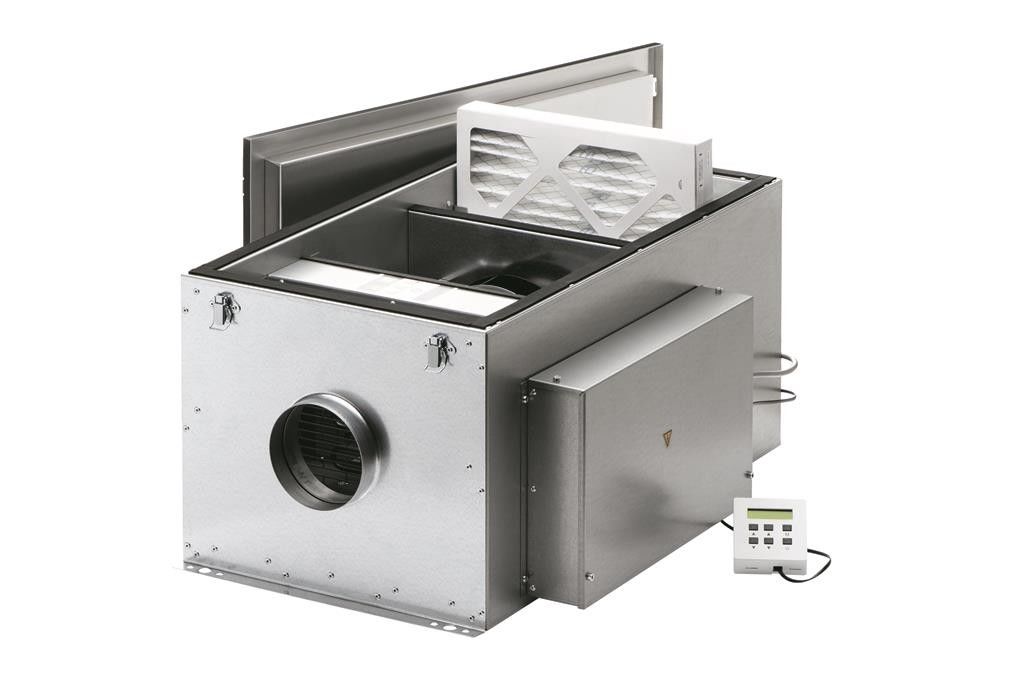

MAICO Compaktbox ECR 16-2 EC

Merkmale
 - Kompaktes Zuluftgerät mit Filter, Elektrolufterhitzer und Regelung.
 - stufenlose Ventilatorregelung: Konstantvolumenstrom/ Konstantdruck/ Konstantdrehzahl/ Temperatur-/ CO2-geführt.
 - Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden. Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert.
 - Die Regelung ist so ausgelegt, dass auch ein Abluftventilator (optional) integriert werden kann. Somit kann mit einfachsten Mitteln ein komplettes Lüftungssystem mit Zu- und Abluft eingebaut werden.
 - Fehlerüberwachung.
 - Anschlussmöglichkeit von Temperaturfühlern und/oder Luftqualitätssensoren.
 - Modbus Schnittstelle für Anbindung an GLT.
 - Erweiterte Menüstruktur mit mehreren Ebenen und Berechtigungskonzept.
 - Material: Stahlblech, verzinkt.
 - Mit schalldämmender, glasseidenkaschierter Steinwolle und doppelwandigem Gehäuse für niedrigste Geräuschpegel und beste Wärmedämmung.
 - Luftfilterwechsel ohne Werkzeug in Sekunden.
 - Rückwärtsgekrümmtes Laufrad für optimalen Wirkungsgrad.
 - Abnehmbarer Deckel mit Bügelverschluss.
 - Anschlussstutzen saug- und druckseitig für direkten Einbau in Lüftungsleitungen.
 - Zeitsparende Montage durch Montageschienen.
 - Mit automatischem Ventilatornachlauf zum Schutz gegen Überhitzung.
 - Kann auch über externen potentialfreien Kontakt ein-/ausgeschaltet werden.
 - Schutzart IP 33. Ausnahme: ECR 25-2 EC und ECR 31-2 EC IP 54.

Elektroheizregister
 - Bestehende Gehäuseeinheit, beidseitig mit Schutzgittern versehen.
 - Gehäuseeinheit kann durch Lösen von 4 Befestigungsschrauben aus dem Gehäuse herausgezogen werden.
 - In Luftströmung gesehen nach dem Ventilator im Gehäuse angebracht.
 - Geschlossene Rohrheizkörper aus rostfreiem Stahl.
 - Temperaturfühler in Strömungsrichtung nach dem Heizregister mit Strahlungsschutzblech angeordnet.
 - 3-stufige Leistungsregelung des Elektroheizregisters.
 - Sicherheitstemperaturbegrenzer schalten im Fehlerfall das Elektroheizregister bei einer Temperatur von 75°C ab. Nach dem Auslösen der Sicherheitstemperaturbegrenzer müssen diese manuell zurückgesetzt werden.

Bedienteil
 - Separates Bedienteil ist inkl. Steuerleitung im Lieferumfang enthalten.
 - Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden.
 - Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert.

Ventilator
 - Motor/Laufradkombination.
 - EC-Motor.
 - Laufrad senkrecht zur Luftrichtung montiert.
 - Laufrad mit rückwärts gekrümmten Schaufeln.

Motor
 - EC-Motor mit 3 frei einstellbaren Drehzahlstufen von 0-100 %.
 - Drehzahlsteuerbar.

Montagehinweis
 - 4 Bügelverschlüsse zur Befestigung des Gehäusedeckels.

Artikel:
ECR 16-2 EC
 - Fördervolumen: 580 m3/h
 - Drehzahl: 3360 1/min
 - Drehzahlsteuerbar: ja
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 3124 W
 - IMax: 13,9 A
 - Schutzart: IP 33
 - Motor-Schutzart: IP 33
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Einbauort: Wand / Decke
 - Einbaulage: senkrecht / waagerecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 24,7 kg
 - Gewicht mit Verpackung: 25,1 kg
 - Filterklasse: ISO ePM10 >= 50 % (M5)

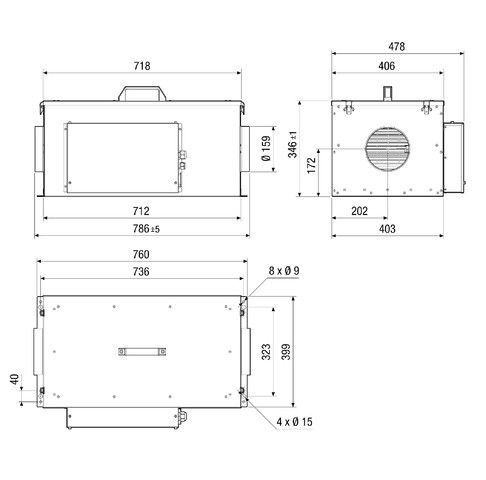

 - Nennweite: 160 mm
 - Breite: 478 mm
 - Höhe: 346 mm
 - Tiefe: 760 mm
 - Breite mit Verpackung: 483 mm
 - Höhe mit Verpackung: 356 mm
 - Tiefe mit Verpackung: 810 mm
 - Fördermitteltemperatur bei IMax: 40 °C
 - Heizleistung: 3000 W
