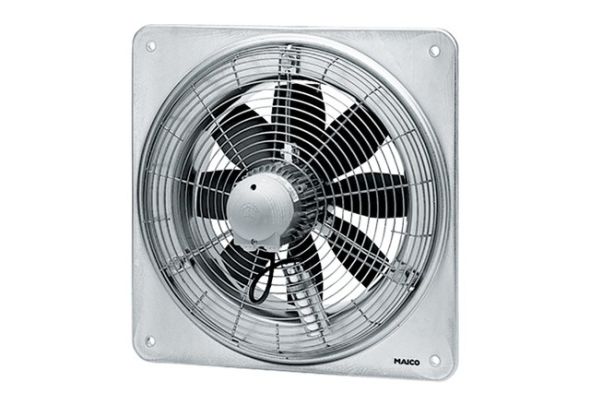

MAICO Axial-Wandventilator DZQ 60/4 B

Drehstrom-Ausführung
 - Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.

Kurzbeschreibung
 - Zur Aufputzmontage.
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Thermischer Überlastungsschutz serienmäßig.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad.
 - Niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau zur Be- und Entlüftung in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor
 - Typenreihen DZQ/DZS.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 400 V, 50 Hz.
 - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
 - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
 - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
 - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

Elektrischer Anschluss
 - An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
DZQ 60/4 B
 - Ausführung: Quadratische Wandplatte
 - Fördervolumen: 14560 m3/h
 - FördervolumenNenn: 10800 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 175 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1370 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1417 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 1385 W / im opt. Wirkungsgrad
 - INenn: 2,2 A / im opt. Wirkungsgrad
 - IMax: 3,5 A
 - Schutzart: IP 55
 - Wärmeklasse: F
 - Polumschaltbar: nein
 - Netzzuleitung: 7 / 1,5 mm2
 - Einbauort: Wand / Decke
 - Einbauart: Aufputz
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 33,32 kg
 - Gewicht mit Verpackung: 38,88 kg
 - Nennweite: 600 mm
 - Breite: 820 mm
 - Höhe: 820 mm
 - Tiefe: 401 mm
 - Breite mit Verpackung: 850 mm
 - Höhe mit Verpackung: 850 mm
 - Tiefe mit Verpackung: 435 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gesamteffizienz e: 37,9 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 43,3
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 1,385 kW / 10800 m3/h / 175 Pa
 - nBEP: 1370 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - SchallleistungspegelLWA7: 86 dB(A)
 - Verschlussklappe: ohne
