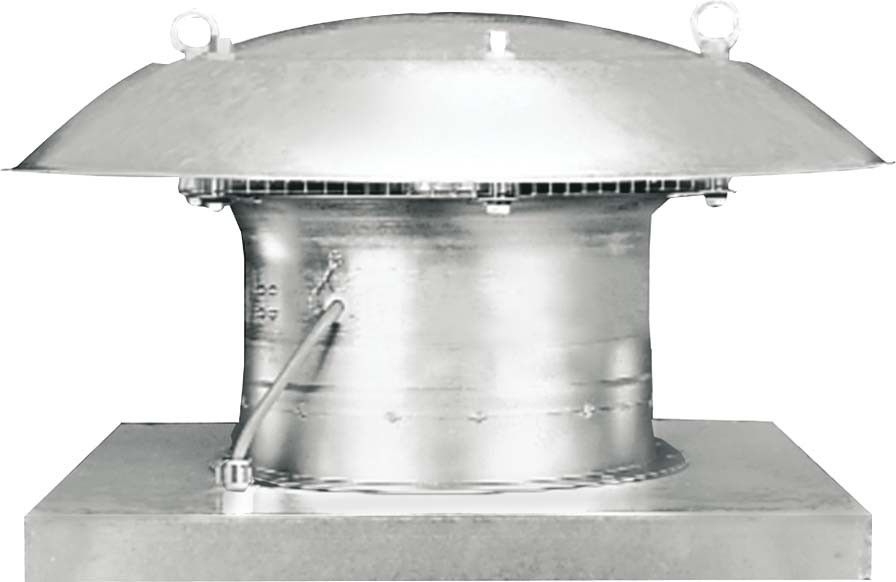

MAICO Axial-Dachventilator DZD 35/4 B

Kurzbeschreibung
 - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
 - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
 - Stabile Transportösen ermöglichen einen Transport per Kran.
 - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor blasend.

Drehstrommotor
 - Typenreihe: DZD.
 - Asynchronmotor.
 - Bemessungsspannung 400 V, 50 Hz.
 - Schutzart DZD ... D IP 54.
 - Schutzart DZD ... B IP 55.
 - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt).
 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.

Elektrischer Anschluss
 - Anschlusskabel, ca. 1,7 m lang.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
 - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.

Artikel:
DZD 35/4 B
 - Fördervolumen: 2325 m3/h
 - FördervolumenNenn: 1210 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 80 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1470 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1478 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 145 W / im opt. Wirkungsgrad
 - INenn: 0,57 A / im opt. Wirkungsgrad
 - IMax: 0,6 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Netzzuleitung: 7 / 1,5 mm2
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 23,8 kg
 - Gewicht mit Verpackung: 28,36 kg

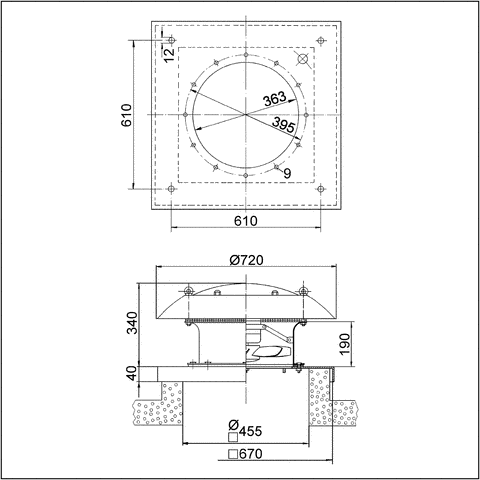

 - Nennweite: 355 mm
 - Breite: 720 mm
 - Höhe: 720 mm
 - Tiefe: 380 mm
 - Breite mit Verpackung: 795 mm
 - Höhe mit Verpackung: 795 mm
 - Tiefe mit Verpackung: 435 mm
 - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
 - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
 - Gesamteffizienz e: 28,8 %
 - Messkategorie: C
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 40,6
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,135 kW / 2120 m3/h / 66 Pa
 - nBEP: 1475 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube.
 - SchallleistungspegelLWA7: 78 dB(A)
