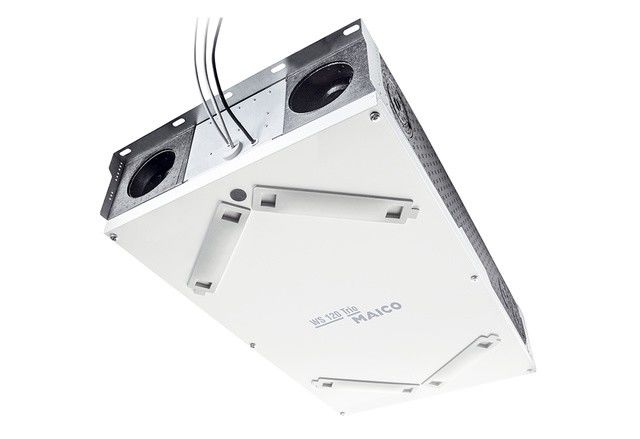

MAICO Abluft rechts WS 120 Trio LRV

Kurzbeschreibung
 - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 120 m3/h.
 - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie.
 - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.
 - Besonders geeignet für den modernen Neubau oder Sanierungen.
 - Sehr leises Gerät mit äußerst geringer Aufbauhöhe (21 cm) und geringem Gewicht (25 kg): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Weiterhin ist auch die Installation an der Wand oder Dachschräge möglich.
 - Außen-, Fort-, Zu- und Abluftstutzen in DN 125: Maximale Flexibilität durch 3D-Luftstutzen, Luftleitungsanschluss zu jeder Seite hin möglich. Hierzu muss der EPP-Stopfen einfach nur umgesteckt werden.
 - Zusätzliche Flexibilität an der Zu- und Abluftseite: Wahlweise DN 125 Anschluss oder direkte Luftführung mit bis zu jeweils vier DN 75 Luftleitungen für Zu- und Abluft. Einfache und schnelle Montage durch das Ausbrechen oder Umstecken der EPP-Stopfen.
 - ISO ePM10 >= 50 % (M5) Filter in der Abluft und ISO ePM1 >= 60 % (F7) Pollenfilter in der Außenluft.
 - Werkzeugloser Filterwechsel.
 - Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.
 - Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.
 - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.
 - Raumluftsteuerung RLS 1 WR im Lieferumfang.
 - Das WS 120 Trio ist via APP (air@home) und dem browserbasierten Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.
 - Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service.
 - USB-Schnittstelle im Gerätedeckel integriert - keine Demontage des Gerätedeckels bei Inbetriebnahme/Softwareupdate notwendig.
 - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.
 - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus.
 - Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.
 - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.
 - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.
 - Integrierte BACnet-Schnittstelle (TCP/IP) für Integration in die Gebäudeleittechnik.
 - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.
 - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.
 - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.
 - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.
 - Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.

Gehäuse
 - Gehäuse aus schwarzem EPP mit verkehrsweißem Stahlblechdeckel.
 - Filterwechsel einfach ohne Werkzeug möglich.
 - Dichtes, wärmebrückenfreies und schallgedämmtes Innengehäuse.
 - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.

Filter
 - ISO ePM10 >= 50 % (M5) Filter in der Abluft und ISO ePM1 >= 60 % (F7) Pollenfilter in der Außenluft.
 - Werkzeugloser Filtertausch.

Bedienung
 - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.
 - Weitere Bedienteile können parallel angeschlossen werden.
 - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.

 Liveberichterstellung, Nutzerverwaltung.

 Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb.

 Manueller Betrieb / AUS.

 ECO-Betrieb Zuluft oder ECO-Betrieb Abluft.

 Filterabfragen, Fehlermeldungen.
 - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit).

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS).

 Komplette Inbetriebnahme des WS 120 Trio möglich.
 - Optionales Design-Bedienteil RLS G1 WS:

 EIN/AUS

 5 Stufen

 Automatikbetrieb

 ECO-Zuluft, ECO-Abluft

 Filterwechsel- und Störungsanzeige
 - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.
 - Netzwerkeinbindung über integrierte LAN-Schnittstelle.
 - Smart-Home ready (z.B. Loxone über Modbus TCP/IP).
 - Modbus TCP/IP und RTU serienmäßig integriert.
 - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.
 - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.

Steuerung
 - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).
 - Stufenlose bedarfsgeführte Anpassung der Luftmengen.
 - Integrierte Überfeuchtungsschutz-Funktion.
 - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.
 - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.
 - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.
 - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.
 - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).
 - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).
 - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:

 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher).

 Einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher).

 Einer Luftklappe einer Zonenregelung.

 Schaltkontakt-Verwendung für externes Nachheizregister.
 - Erweiterbar über optionale Zusatzplatine ZP 2 für:

 Druckkonstanz der EC-Ventilatoren.

 Differenzdruckgesteuerte Filterüberwachung.
 - Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.

Zulassungen und Zertifikate
 - Prüfbericht nach DIN EN 13141-7.
 - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.
 - DIBt-Zulassung ist beantragt.

Wärmetauscher/Wärmerückgewinnung
 - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher.
 - Wärmerückgewinnung bis 86 % bei den L-Varianten und 91 % bei den Q-Varianten.
 - Feuchterückgewinnung bis 69 %.
 - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.
 - Wärmetauscher mit Wasser reinigbar, antimikrobiell.
 - Kein Kondensatanschluss notwendig.

Sommerschaltung
 - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.

Frostschutz
 - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur.
 - Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert.
 - V-Ausführungen: Frostschutz durch integriertes Vorheizregister.

Ventilatoren
 - Vorwärts gekrümmte Radial-Ventilatoren in der Fortluft bzw. Außenluft.
 - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.
 - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.
 - 3 Lüftungsstufen von 40 m3/h bis 120 m3/h stufenlos einstellbar.

Montagehinweise
 - Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand.
 - Gehäusedeckel leicht demontierbar über Schrauben.
 - Das Lüftungsgerät wird anschlussfertig geliefert.
 - Die Netzanschlussleitung (2,5 m) und die Steuerleitung (2 m) der Raumluftsteuerung RLS 1 WR sind bereits ab Werk im Lüftungsgerät verdrahtet.

Artikel:
WS 120 Trio LRV
 - Ausführung: Längsdurchströmt, Abluft rechts, integriertes Vorheizregister
 - Fördervolumen: 40 m3/h - 120 m3/h
 - Drehzahl: 2200 1/min
 - SEC average: -36,82 kWh/(m2*a)
 - Energieeffizienzklasse: A
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz / 60 Hz
 - SPI-Wert nach DIN EN 13141-7 (A7): 0,29 Wh/m3
 - Leistungsaufnahme nach DIN EN 13141-7 (A7): 20 W
 - Stand-By-Leistungsaufnahme: < 1 W
 - IMax: 5 A
 - Schutzart: IP 00
 - DIBT-Zulassung: beantragt
 - Einbauort: Wand / Decke
 - Systemart: zentral
 - Material: Kunststoff EPP/ verzinktes Stahlblech
 - Material Gehäuse: Kunststoff EPP
 - Material Wärmetauscher: Kunststoff
 - Farbe: schwarz / verkehrsweiß (RAL 9016)
 - Gewicht: 25 kg
 - Gewicht mit Verpackung: 28 kg
 - Filterklasse: ISO ePM10 >= 50 % (M5) / ISO ePM1 >= 60 % (F7)
 - Anschlussdurchmesser: 125 mm (Außenluft / Fortluft / Zuluft / Abluft), 75 mm (Zuluft / Abluft)

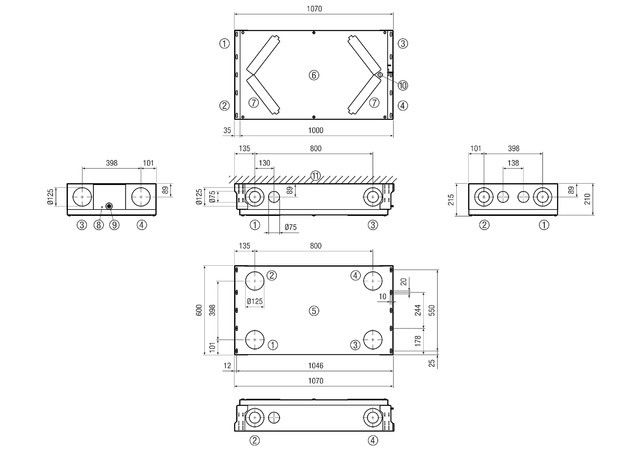

 - Breite: 600 mm
 - Höhe: 210 mm
 - Tiefe: 1000 mm
 - Breite mit Verpackung: 720 mm
 - Höhe mit Verpackung: 300 mm
 - Tiefe mit Verpackung: 1120 mm
 - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C
 - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 81 %
 - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom
 - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 69 %
 - Position Abluft: rechts
 - Bypass: nein
 - Vorheizregister: integriert
 - Enthalpie-Wärmetauscher: ja
 - Frostschutzschaltung: ja
 - Sommerschaltung: ECO-Abluft / ECO-Zuluft
 - Filterüberwachung: zeitgesteuert
 - Feuchteregelung: integriert
 - CO2-Regelung (optional): Trio CO2 E, Trio CO2 I
 - Luftqualitätsregelung (optional): Trio VOC E, Trio VOC I
 - KNX-Anbindung (optional): K-SM
 - MODBUS-Schnittstelle: integriert
 - Bedienteil im Lieferumfang: RLS 1 WR, App
 - Bedienteil (optional): RLS T2 WS, RLS G1 WS
 - Funkintegration EnOcean (optional): E-SM
 - Mobile Ansteuerung: ja
 - Schalldruckpegel Gehäuseabstrahlung: 32 dB / Abstand 1 m, Schallabsorption 10 m2
 - Geeignet für Dachlüfter: nein
 - Geeignet für Wandaufbaulüfter: nein
 - Geeignet für Boxlüfter: nein
 - Geeignet für Zirkulationslüfter: nein
 - Geeignet für Rohrlüfter: nein
 - Geeignet für Zentrifugallüfter: nein
 - Geeignet für Wandeinbaulüfter: nein
 - Geeignet für Wohnhauslüfter: nein
 - Geeignet für Wärmerückgewinnungsanlagen: nein
