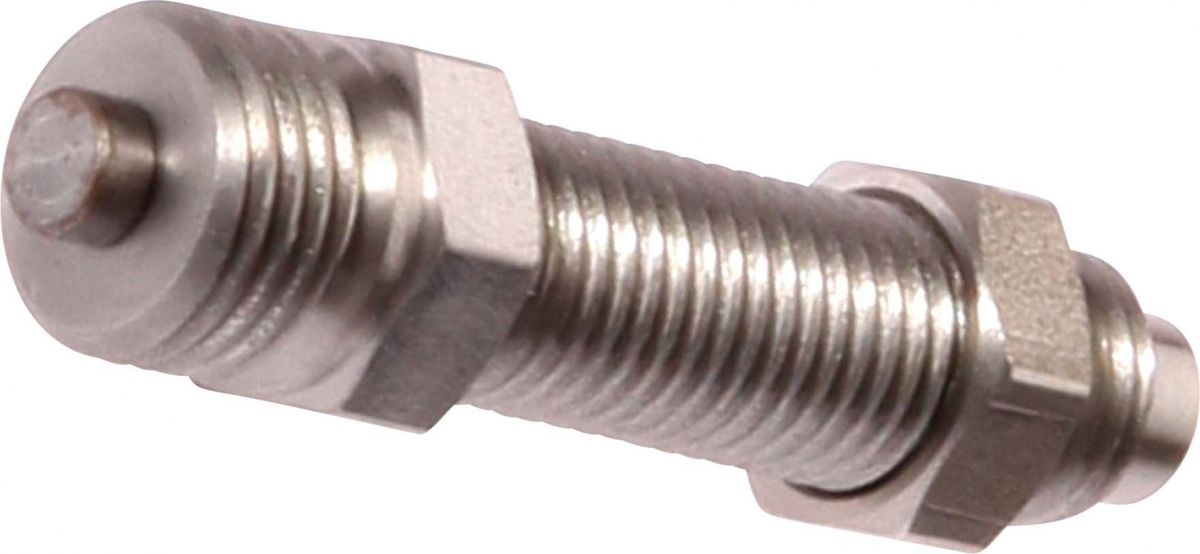

IPF ELECTRONIC Anschlag AY000106

Das System der Anschlagstößel ist Ideal, wenn eine berührungslose Abfrage nicht möglich ist oder verhindert werden kann. Die über das Betätigungselement aufgenommene Bewegung wird über eine Welle durch das Gehäuse geleitet und schiebt auf der anderen Seite eine Metallfläche heraus, welche mit einem induktiven Sensor erfasst werden kann. Dies ermöglicht eine vollelektronische Abfrage, ohne die Gefahr einzugehen den Sensor zu beschädigen. Das Betätigungselement wird über eine Feder zurückgeführt, eine Hubbegrenzung verhindert den Kontakt mit dem Sensor. Zu dem Gesamtsystem gehört eine passende Halterung als Verbindungsstück zu einem separaten Sensor. Der 41mm lange AY000106 aus Stahl hält eine Anschlagskraft von 1000N aus. Zur Befestigung ist dem Gehäuse ein M8x1mm-Gewinde eingeschnitten. Dieser Version wurde zusätzlich eine 5mm tiefe M3-Innenbohrung in das Betätigungselement geschnitten.
