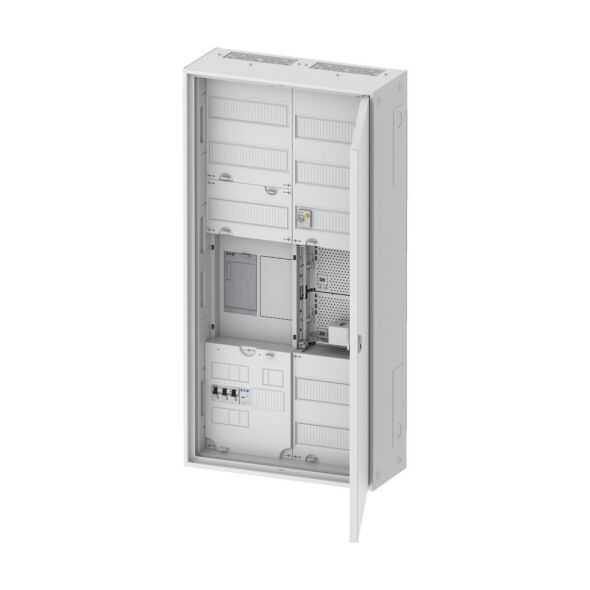

EATON Zählerschrank ZSD-ZV1100BKE#502126

Zählerschrank 1.100 mm EVCI
eMobility Erweiterungsschrank
Bestückt + vorverdrahtet durch Eaton
Feldanzahl = 2
Zählerplätze vorverdrahtet = 1
Zählerplätze Reserve = 1
Zählerplätze Verdrahtung = 16mm²
Verteilerreihen = 3
Sammelschienen 5-polig
HLAK 5-polig
N/PE Doppelstock
Anschlussklemmen. Mit vorverdrahteten Schalt- und Schutzgeräten
FI/LS Schalter zur Absicherung der Schutzkontaktsteckdose (Typ F) im Kommunikationsfeld
Leitungsschutzschalter zur Absicherung der Wallbox-Leitung, Individuell erweiterbar z.B. mit Fi-Schutzschalter für die Wallbox entsprechend der Betriebsanleitung des Wallboxherstellers
APZ und RfZ mit Parkposition für RJ45/12/10, sowie Parkposition für Spannungsversorgungs-Stecker
APZ und RfZ mit vollflächiger mikroperforierter Montageplatte aus Kunststoff und tiefenverstellbarer isolierter Hutschiene 12 TE
Netzseitiger Anschlussraum NAR mit Sammelschiene Kupfer 12x5 mm
Bestückungspaket im NAR mit Überspannungsschutz/Kombiableiter 1x SPZT123-300/3+NPE-S, 2x Spannungsversorgungskabel 6kV
Verteilerfeld mit Querverdrahtung zum Anlageseitigen Anschlussraum AAR mit FI/LS 1x PXK 16A 1-polig+N 30mA Typ A und Leitungsschutzschalter 1x PXL 32A 3-polig C-Char.
Patchkabel 6kV 8-polig geschirmt im Lieferumfang. Im Kommunikationsfeld befindet sich eine vorverdrahtet Schutzkontaktsteckdose (Typ F) zur Spannungsversorgung eines Kommunikationsgerätes z.B eines Routers
Zur Montage des Zählerschrankes an der Wand wird die Montageleiste ZSD-MON/SN/B2 (Eaton Art.-Nr. 226597) empfohlen, bitte separat bestellen.
