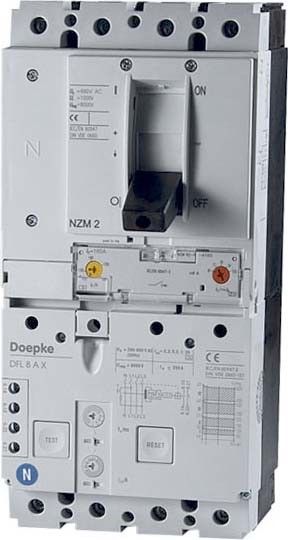

DOEPKE FI-Schalter DFL8 160-4/X-A

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A, 3 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: einstellbarer Bemessungsfehlerstrom
Bemessungsströme von 100 A bis 250 A
vierpolig
Bemessungsspannung 400 / 690 V AC
Fehlerstromerfassung für Wechsel- und pulsierende Gleichfehlerströme
Funktionsbereich der Fehlerstromauslösung 0 - 690 V
Funktionsbereich der Fehlerstromprüfeinrichtung 280 - 690 V
netz- und hilfsspannungsunabhängige Auslösung bei Überstrom und Fehlerstrom
hohes Kurzschlussschaltvermögen
Anschlussklemmen bis 185 mm2
Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar
Hilfsschalter integriert
: Befestigung auf Montageplatte
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: gestaffelte Stromversorgungsanlagen mit TN-S-, TT- und TN-C-S-Netzen hoher Kurzschlussleistung in Zweckgebäuden und Industrie
In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden
ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen
Hinweise: In Anlagen, deren elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. ist mit dem CBR Typ A ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven CBR Typ B.
