ABB Schütz TAL26-40-00-51
Art.Nr.: 498218
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

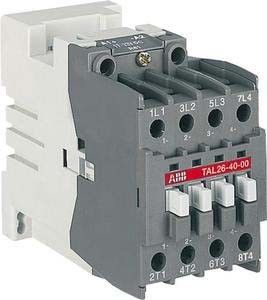

Schütz TAL26-40-00-51
Hersteller: ABB
Hersteller-Art.Nr.: 1SBL243261R5100
EAN: 3471522321510
Ursprung: Bulgarien
Zolltarif: 85365080
Die 4-poligen TAL26 Schütze werden im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
Die Schütze besitzen eine Bahnzulassung.
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 17..32 V |
| Bemessungssteuerspeisespannung Us bei DC | 17..32 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 110,6 mm |
